HELITRONIC POWER 400
Für höchste Flexibilität in der Volumenproduktion

HELITRONIC POWER 400

Eckdaten

Die Werkzeugschleifmaschine HELITRONIC POWER 400 mit C.O.R.E.-Technologie ist leistungsstark mit maximaler Flexibilität für mittlere bis große Serien.

Sie steht weltweit für Spitzenqualität beim Produzieren und Nachschärfen rotationssymmetrischer Werkzeuge. Die HELITRONIC POWER 400 schleift Werkzeuge im Durchmesserbereich von 3 bis 315 mm, einer Bearbeitungslänge bis 520 mm und einem Stückgewicht bis 50 kg.

Jetzt NEU mit Laser Contour Check-Option!

Features

Portalbauweise

Die WALTER Portalbauweise mit ihrem hohen Gewicht und extremer Steifigkeit setzt die hohe Dynamik der digitalen Antriebe vibrationsarm in Schleifpräzision um.

Riemenspindel mit zwei Spindelenden

Die leistungsstarke Riemenspindel mit zwei Spindelenden kann bis zu 3 Elektroden bzw. 6 Schleifscheiben mit einem maximalen Durchmesser von 254 mm aufnehmen und hat eine Spitzenleistung von maximal 24 kW.

Kugelgewindetriebe

Die Werkzeugschleifmaschine HELITRONIC POWER 400 besitzt drei Linearachsen X, Y, Z mit Kugelgewindetrieben. Die maximale Verfahrgeschwindigkeit liegt bei 15 m/min.

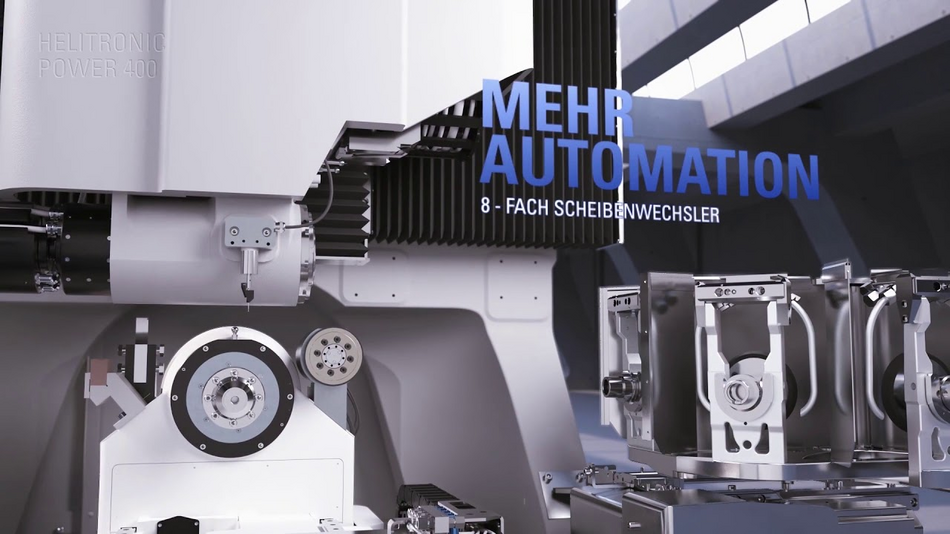

4- bzw. 8 fach Schleifscheibenwechsler

Als Option gibt es einen Schleifscheibenwechsler 4- bzw. 8-fach. Er besitzt ein Aufnahmevermögen von bis zu 8 Schleifscheibenadaptern und vervielfacht dadurch die Schleifscheibenkapazität der HELITRONIC POWER 400.

Motorspindel (Option)

Die optional erhältliche leistungsstarke, direkt angetriebene Motorspindel mit einem Spindelende ist mit einem Flüssigkeitskühlsystem ausgerüstet. Die Spitzenleistung liegt bei 26 kW.

Laser Contour Check (Option)

Die neue, innovative Option Laser Contour Check bietet ein direkt in die Werkzeugschleif- und -erodiermaschine integriertes, intelligentes Mess-System zur hochgenauen, berührungslosen Messung von diversen Werkzeugparametern an zylindrischen Werkzeugen.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 650 mm
Max. Verfahrgeschwindigkeit X-Achse 15.000 mm/min
Max. Verfahrweg Y-Achse 350 mm
Max. Verfahrgeschwindigkeit Y-Achse 15.000 mm/min
Max. Verfahrweg Z-Achse 720 mm
Max. Verfahrgeschwindigkeit Z-Achse 15.000 mm/min

Spindelantrieb

Max. Spindelleistung 24 kW
Max. Drehzahl 7.000 / 10.000 /min
Max. Schleifscheibendurchmesser 254 mm

Schwenkachsen

Schwenkbereich A-Achse ∞ °
Schwenkbereich C-Achse 200 °

Werkstückdaten

Werkstücklänge 520 mm
Werkstückdurchmesser 3 - 315 mm
Max. Werkstückgewicht 50 kg

Linearachsen

Max. Verfahrweg X-Achse 25.59 inch
Max. Verfahrgeschwindigkeit X-Achse 591 inch/min
Max. Verfahrweg Y-Achse 13.78 inch
Max. Verfahrgeschwindigkeit Y-Achse 591 inch/min
Max. Verfahrweg Z-Achse 28.74 inch
Max. Verfahrgeschwindigkeit Z-Achse 591 inch/min

Spindelantrieb

Max. Spindelleistung 32,18 hp
Max. Drehzahl 7,000 / 10,000 rpm
Max. Schleifscheibendurchmesser 10 inch

Schwenkachsen

Schwenkbereich A-Achse ∞ deg
Schwenkbereich C-Achse 200 deg

Werkstückdaten

Werkstücklänge 20.47 inch
Werkstückdurchmesser 0.12 - 12.40 inch
Max. Werkstückgewicht 110 lbs
Downloads
pdf, 8 MB
HELITRONIC POWER 400
Broschüre
Download
pdf, 2 MB
Laser Contour Check
Broschüre
Download
pdf, 1 MB
TOOL VISION SYSTEM
Broschüre
Download
pdf, 218 KB
Automatisches, elektrisches Messen der Maschinenreferenz
Broschüre
Download
pdf, 1 MB
WALTER PRÄZISIONSSPANNMITTEL
Broschüre
Download
pdf, 1 MB
OPC-UA Schnittstelle
Broschüre
Download
pdf, 858 KB
Maßnahmen zur Energieeinsparung
Broschüre
Download
Videos
HELITRONIC POWER 400
LASER CONTOUR CHECK

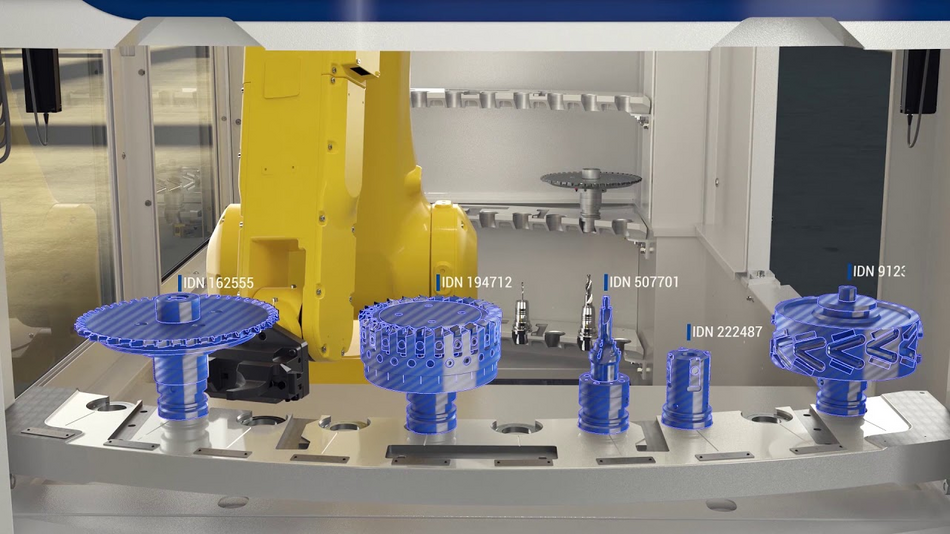

WALTER Robotlader 25
