Un prix record pour les applications les plus importantes.
Données clés

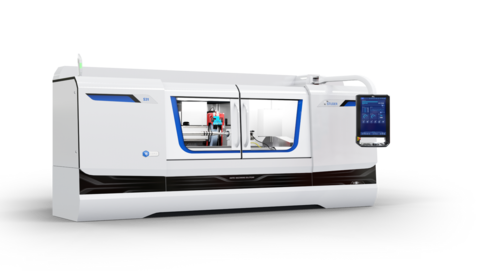

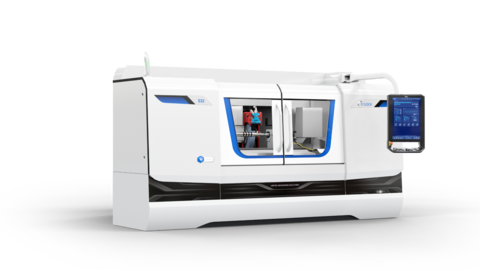

La favorite en matière de rapport qualité-prix est synonyme de précision depuis de nombreuses années. La favoritCNC, avec une distance entre pointes de 650 ou 1000 mm, est polyvalente et facile et rapide à programmer grâce à StuderPictogramming. Elle peut être facilement adaptée à d'autres tâches de rectification grâce à des options telles que l'autocalibrage, le système d'équilibrage, la détection de coupe et le positionnement longitudinal. La machine favoritCNC a une hauteur de pointe de 175 mm et peut usiner des pièces d'un poids maximal de 80/120 kg.

Images
Matériel / Logiciels

Équipement:

  • Poupée porte-meule sélectionnable :
    • Poupée porte-meule fixe pivotable manuellement
    • Poupée porte-meule avec meule à droite avec rectification intérieure (option)
  • Table fixe ou table pivotante (jusqu’à 8,5°)
  • Rectification extérieure et intérieure possibles en un seul serrage
  • Bâti de la machine en fonte minérale Granitan® S103
  • Affichage numérique de l’angle d’orientation
  • Porte opérateur automatique
  • Unité de commande manuelle pour un réglage proche du processus de rectification

Logiciel

  • Programmation ultra simple grâce à StuderPictogramming
  • Logiciel de programmation StuderGRIND (option) pour la création de programmes de rectification et de dressage sur un PC externe
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 285 mm
Vitesse max. de déplacement pour l'axe X 10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 800 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Vitesse de rotation maxi. 2'810 /min
Diamètre de la meule max. 508 mm
Largeur max. de la meule 110 mm

Axes de rotation

Plage de pivotement pour l'axe B 210 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 650 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 80 kg
Distance entre pointes 650 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 11.2 inch
Vitesse max. de déplacement pour l'axe X 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 31.5 inch
Vitesse max. de déplacement pour l'axe Z 788 inch/min

Entraînement de broche

Puissance maximale de la broche 15.4 hp
Diamètre de la meule max. 20 inch
Largeur max. de la meule 4.3 inch

Axes de rotation

Plage de pivotement pour l'axe B 210 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 25.6 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 176 lbs
Distance entre pointes 25.6 inch
Hauteur des pointes 6.9 inch

Axes linéaires

Trajet max. de déplacement pour l'axe X 285 mm
Vitesse max. de déplacement pour l'axe X 10'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 1'150 mm
Vitesse max. de déplacement pour l'axe Z 20'000 mm/min

Entraînement de broche

Puissance maximale de la broche 11.5 kW
Diamètre de la meule max. 500 mm
Largeur max. de la meule 110 mm

Axes de rotation

Plage de pivotement pour l'axe B 210 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 1'000 mm
Diamètre de la pièce 349 mm
Poids max. de la pièce à usiner 120 kg
Distance entre pointes 1'000 mm
Hauteur des pointes 175 mm

Axes linéaires

Trajet max. de déplacement pour l'axe X 11.2 inch
Vitesse max. de déplacement pour l'axe X 394 inch/min
Trajet maxi. de déplacement pour l'axe Z 45.3 inch
Vitesse max. de déplacement pour l'axe Z 788 inch/min

Entraînement de broche

Puissance maximale de la broche 15.4 hp
Diamètre de la meule max. 20 inch
Largeur max. de la meule 4.3 inch

Axes de rotation

Plage de pivotement pour l'axe B 210 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 39.4 inch
Diamètre de la pièce 13.75 inch
Poids max. de la pièce à usiner 264 lbs
Distance entre pointes 39.4 inch
Hauteur des pointes 6.9 inch
