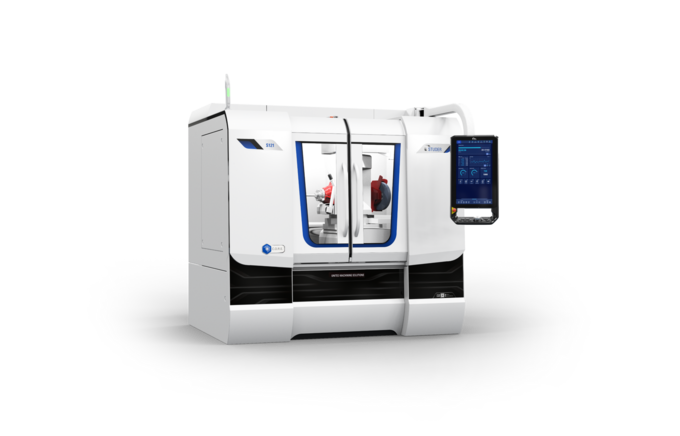

La S121 est une rectifieuse cylindrique universelle de rayons. Elle est la machine idéale pour la rectification intérieure, plane et extérieure de pièces de mandrins. Son diamètre utile au-dessus de la table est de 300 mm pour un poids maximal de la pièce à usiner de 100 kg.
Cette rectifieuse cylindrique intérieure de rayons convient tout particulièrement à la rectification de pièces complexes en matériaux très durs, tels que le carbure, la céramique ou le saphir, ainsi qu’aux tâches de rectification courantes. Elle est équipée de nombreux raffinements techniques, notamment le système de glissières révolutionnaire StuderGuide®, les entraînements d’axes avec moteurs linéaires haute précision, un axe B automatique avec entraînement direct, etc.
Matériel :
- Axe d'orientation de la pièce d'usinage avec entraînement direct entièrement automatique de l'axe X et l'axe Z. Plage de pivotement de -20° à +91°
- Poupée porte-meule avec deux broches de rectification
- Motobroches de rectifi cation avec variateur de vitesse pour la rectifi cation extérieure et la rectifi cation intérieure
- Axe C précis de la poupée porte-pièce pour la rectification de formes et de fi lets
- Panneau C.O.R.E.
- Unité de commande manuelle (PCU) pour un réglage proche du processus de rectifi cation
- Carénage complet à deux portes coulissantes
- Système de guidage StuderGuide® avec entraînement linéaire
- Bâti de la machine en fonte minérale Granitan® S103
Logiciels :
- C.O.R.E. Système d'exploitation OS
- Commande et programmation très simples grâce à StuderSIM
- Logiciel de programmation et de simulation StuderSIM pour la création et la simulation des programmes de rectifi cation et de dressage sur la commande de la machine ou sur un PC externe
- Interfaces standardisées pour chargeurs et périphériques
