L’experte de la
rectification intérieure et
de la rectification de rayons.
Données clés

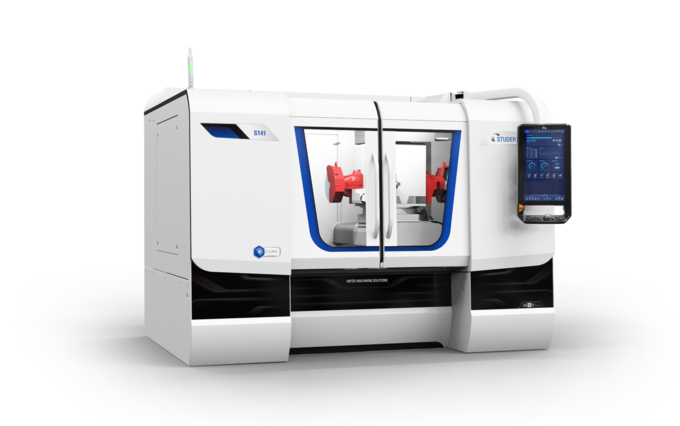

Le S141 est une rectifieuse cylindrique intérieure de rayons, spécialement conçue pour la rectification de pièces complexes en matériaux très durs. Son diamètre utile au-dessus de la table est de 400 mm pour un poids maximal de la pièce à usiner de 100 kg.
Les machines sont idéales pour la fabrication de matrices, en particulier dans l’industrie des emballages où le travail concerne en priorité le carbure et la céramique. Elle est dotée de nombreux raffinements techniques, notamment le système de glissières révolutionnaire StuderGuide®, les entraînements d’axes avec moteurs linéaires haute précision, un axe B entièrement automatique avec entraînement direct, etc.
Images
Matériel / Logiciels
Matériel :
- Axe d'orientation de la pièce d'usinage avec entraînement direct entièrement automatique de l'axe X et l'axe Z. Plage de pivotement de -60° à +91°
- Poupée porte-meule avec jusqu'à quatre broches de rectification
- Motobroches de rectifi cation avec variateur de vitesse pour la rectifi cation extérieure et la rectifi cation intérieure
- Axe C précis de la poupée porte-pièce pour la rectification de formes et de fi lets
- Panneau C.O.R.E.
- Unité de commande manuelle (PCU) pour un réglage proche du processus de rectifi cation
- Carénage complet à deux portes coulissantes
- Système de guidage StuderGuide® avec entraînement linéaire
- Bâti de la machine en fonte minérale Granitan® S103
Logiciels :
- C.O.R.E. Système d'exploitation OS
- Commande et programmation très simples grâce à StuderSIM
- Logiciel de programmation et de simulation StuderSIM pour la création et la simulation des programmes de rectifi cation et de dressage sur la commande de la machine ou sur un PC externe
- Interfaces standardisées pour chargeurs et périphériques
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X
500 mm
Vitesse max. de déplacement pour l'axe X
20'000 mm/min
Trajet maxi. de déplacement pour l'axe Z
500 mm
Vitesse max. de déplacement pour l'axe Z
20'000 mm/min
Entraînement de broche
Puissance maximale de la broche
15 kW
Vitesse de rotation maxi.
120'000 /min
Diamètre de la meule max.
250 mm
Largeur max. de la meule
25 mm
Axes de rotation
Plage de pivotement pour l'axe B
330 °
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
300 mm
Diamètre de la pièce
400 mm
Poids max. de la pièce à usiner
100 kg
Hauteur des pointes
200 mm
