La compacte pour
les petites pièces de précision.
Données clés
La S20 est une rectifieuse cylindrique universelle avec entraînements électromécaniques pour l’usinage de petites pièces. Elle dispose d’une distance entre pointes de 400 / 650 mm et d’une hauteur de pointes de 100 mm. Elle est conçue pour l’usinage de pièces d’un poids maximal de 20 kg.

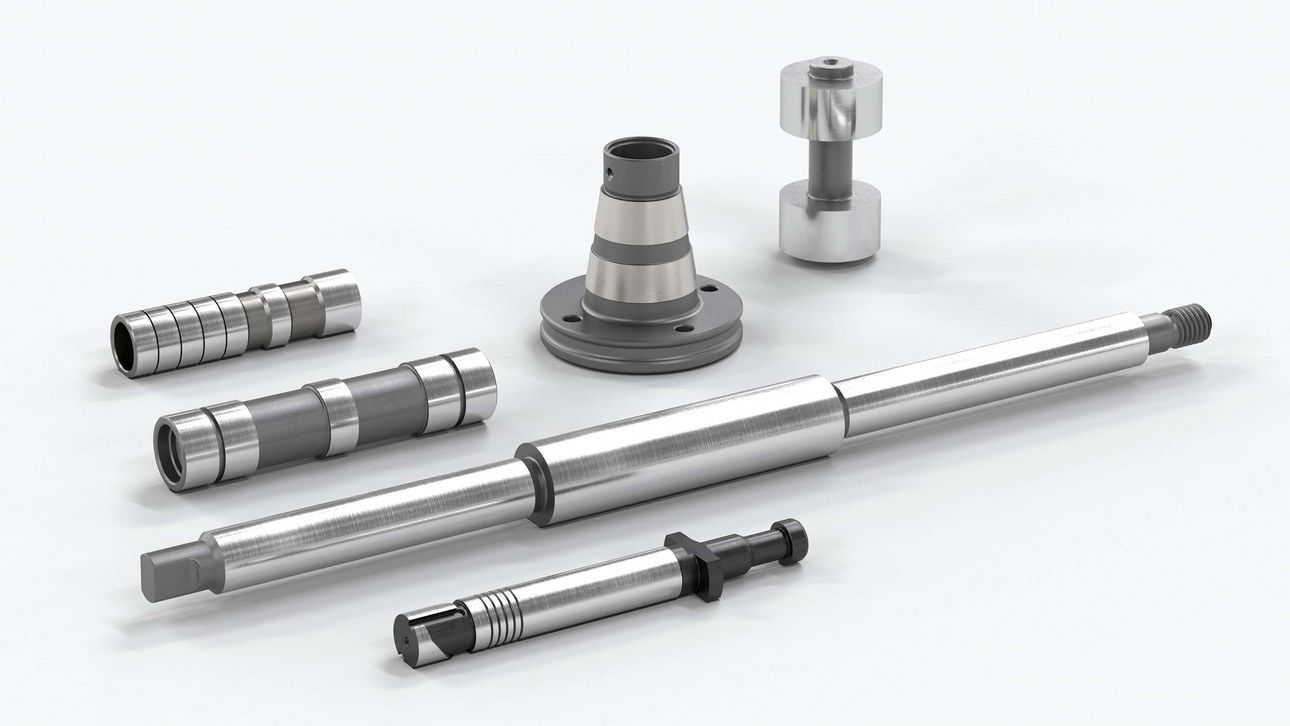

La S20 est conçue pour la rectification de pièces dans la fabrication unitaire et en petite série. Elle convient pour toutes les applications dans n’importe quel secteur où sont fabriquées des pièces de petite dimension et de haute précision. Cette machine simple et de bon rapport qualité/prix est équipée d’une commande SPS éprouvée. La manipulation est très aisée et le réglage peut être réalisé très rapidement.
Images
Matériel / Logiciels
Matériel:

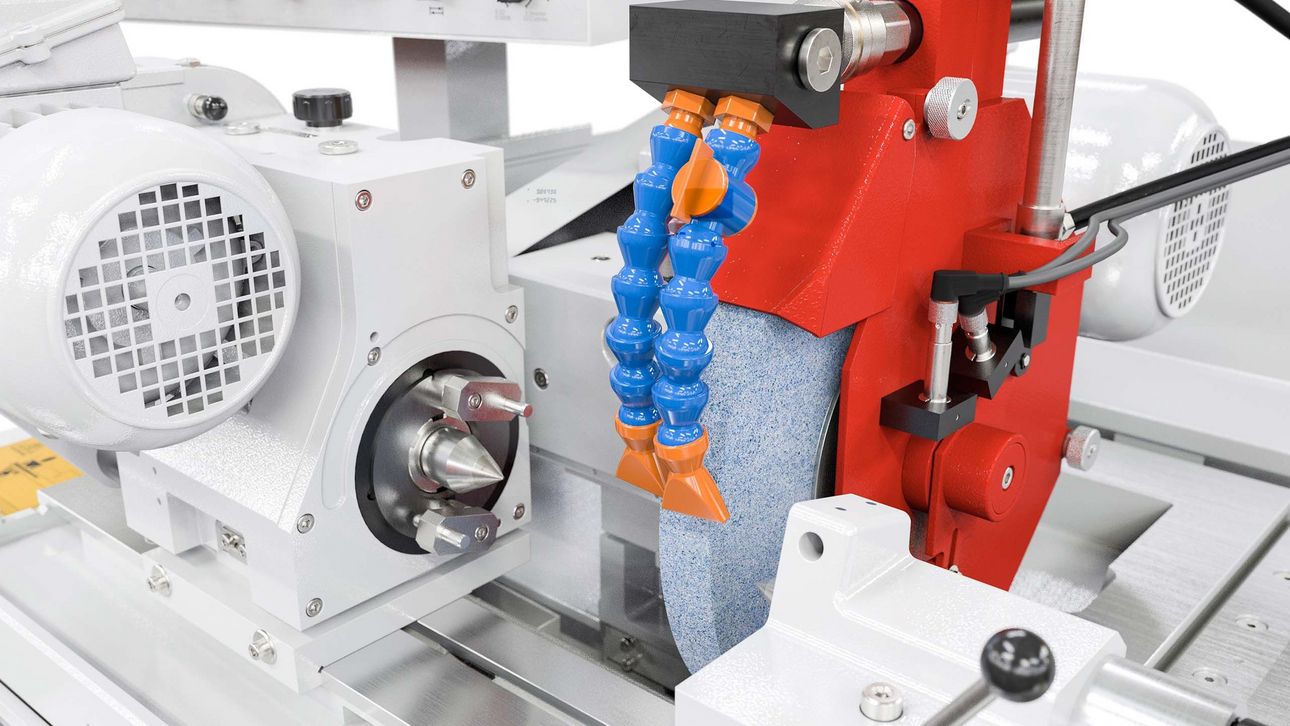

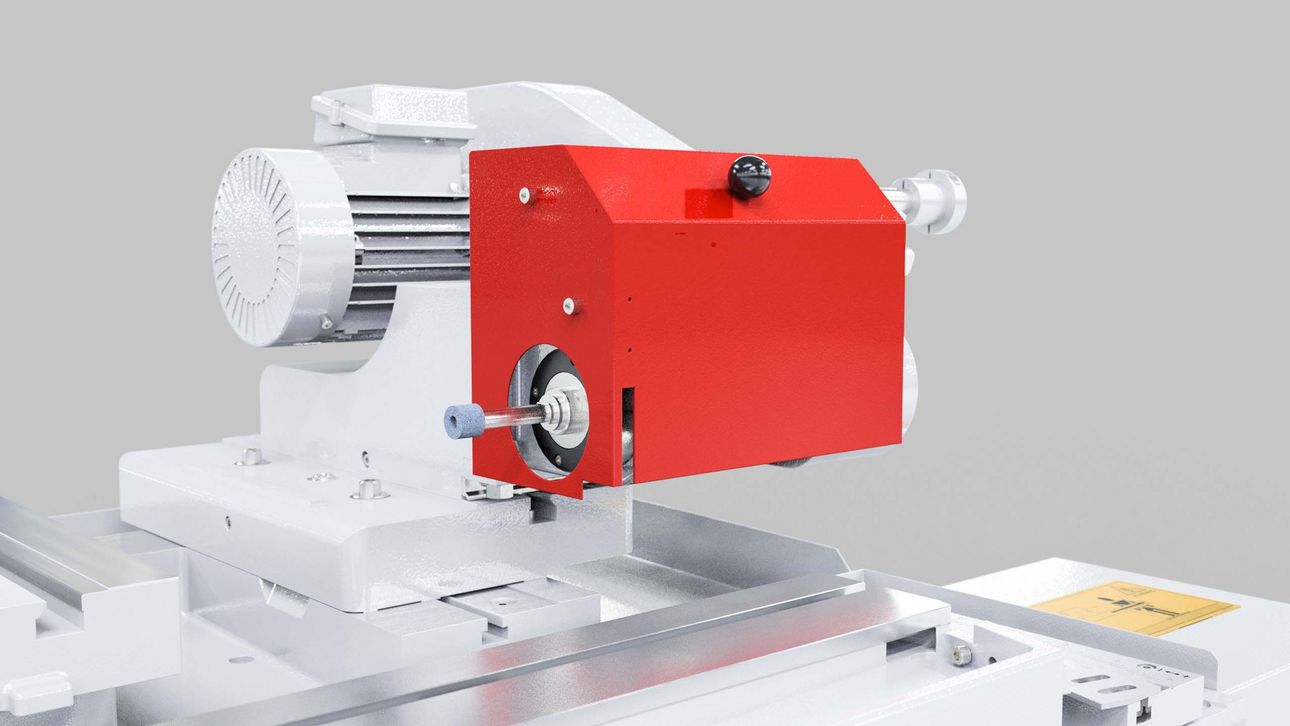

- Coulisse transversale avec poupée porte-meule pour la rectification extérieure, avec meule à droite et surface de serrage pour le système de rectification intérieure (en option)
- Poupée porte-meule à pivotement manuel de 0°, 15°, 30°

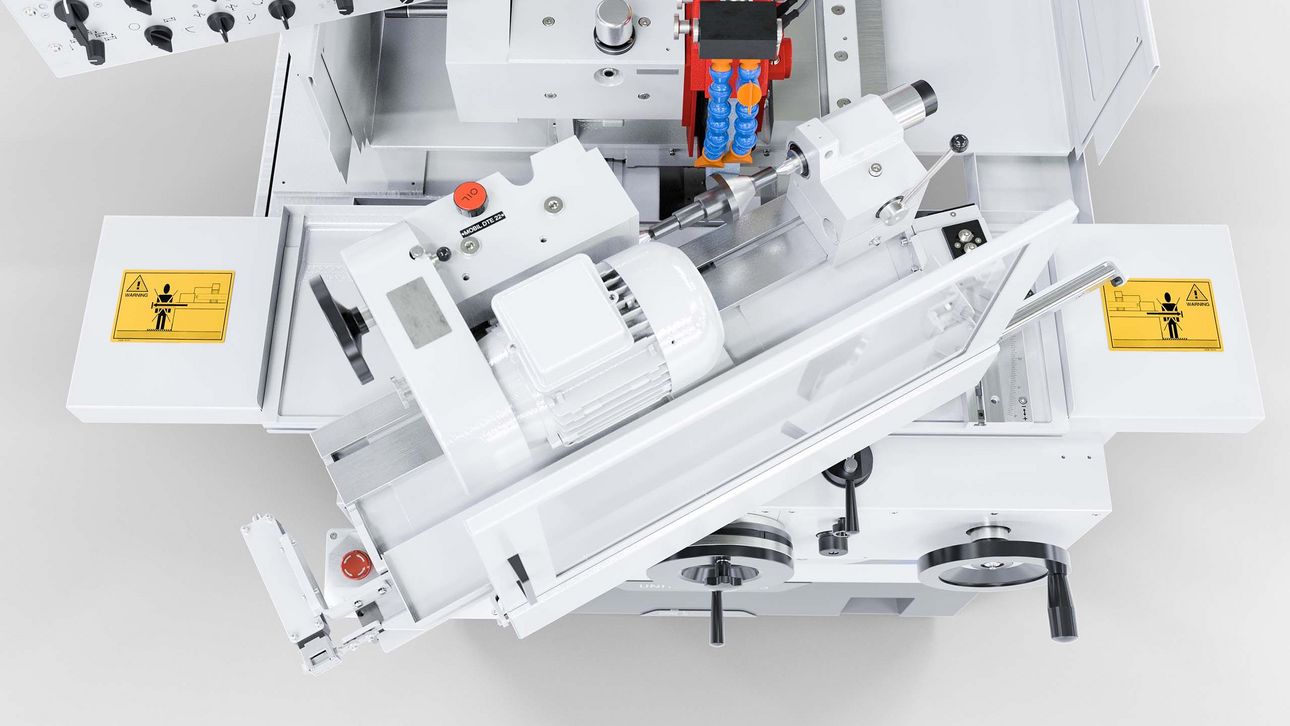

- Table de la machine avec plage de pivotement de:
- jusqu'à 30° avec une distance entre pointes de 400 mm

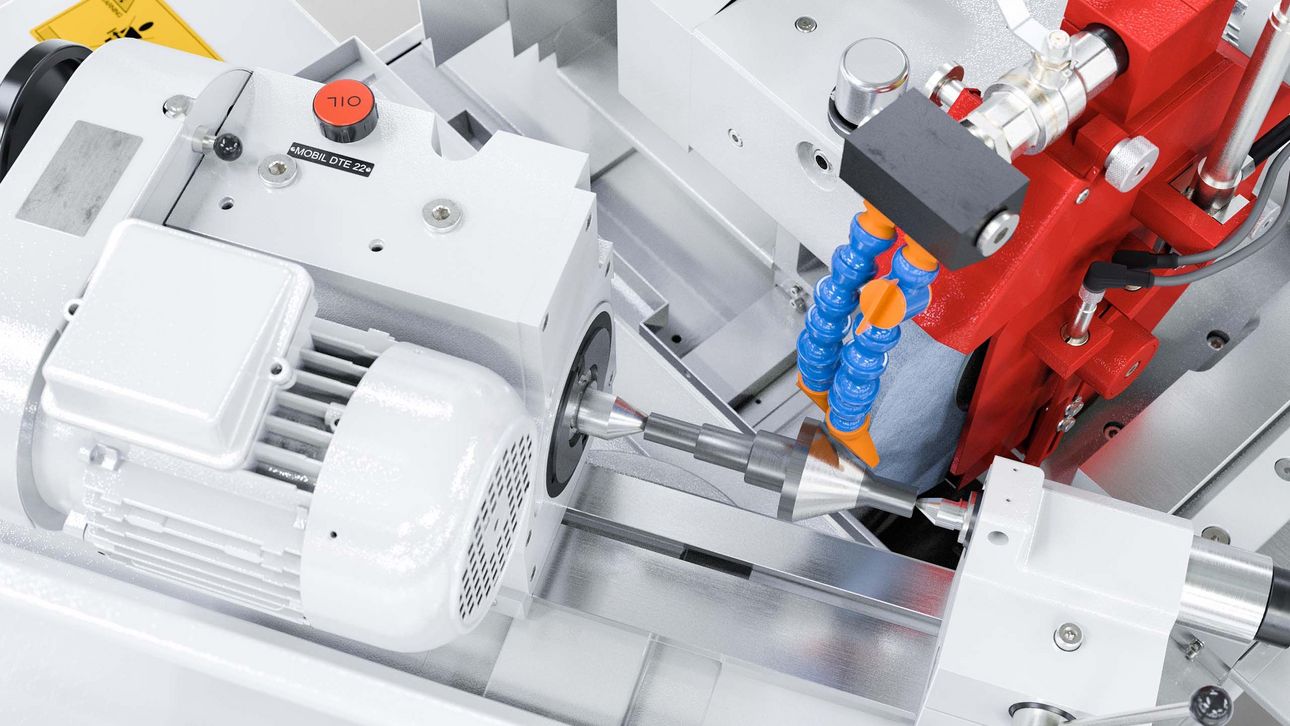

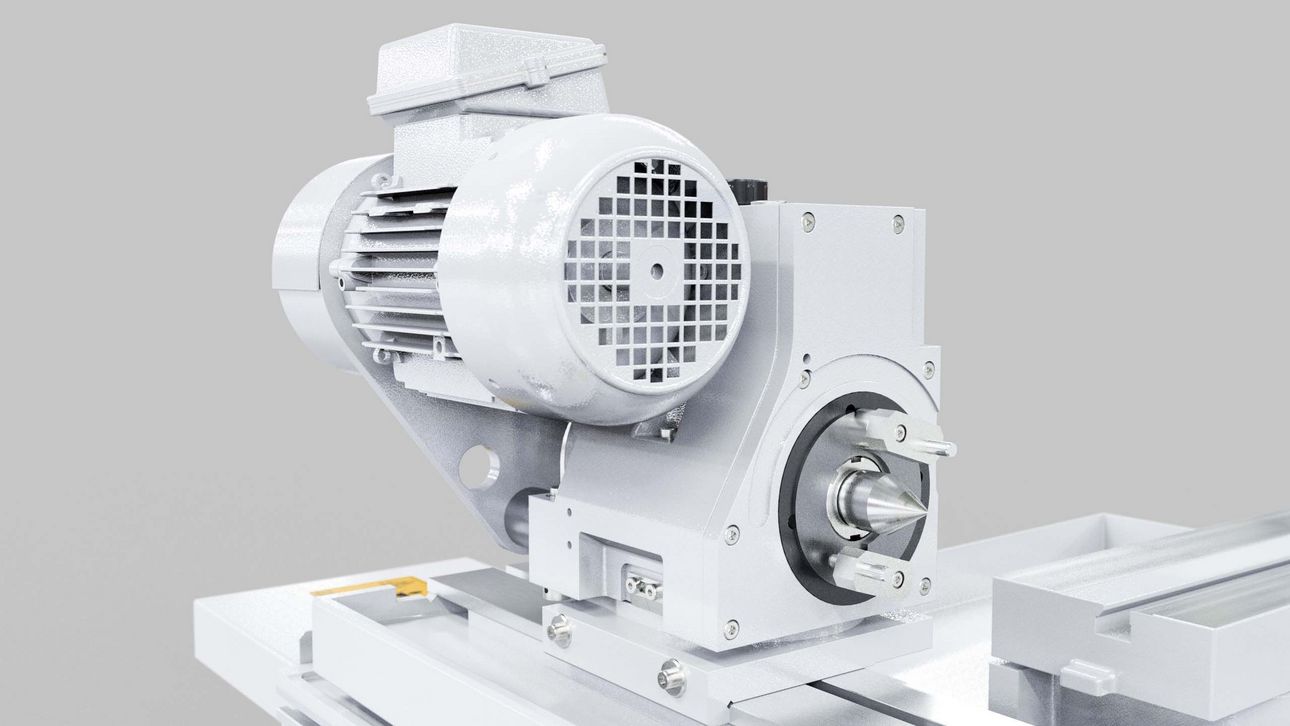

- jusqu'à 15° avec un distance entre pointes de 650 mm - Poupée porte-pièce à paliers hydrodynamiques pour la rectification entre les pointes fixes ou pour la rectification à broche tournante

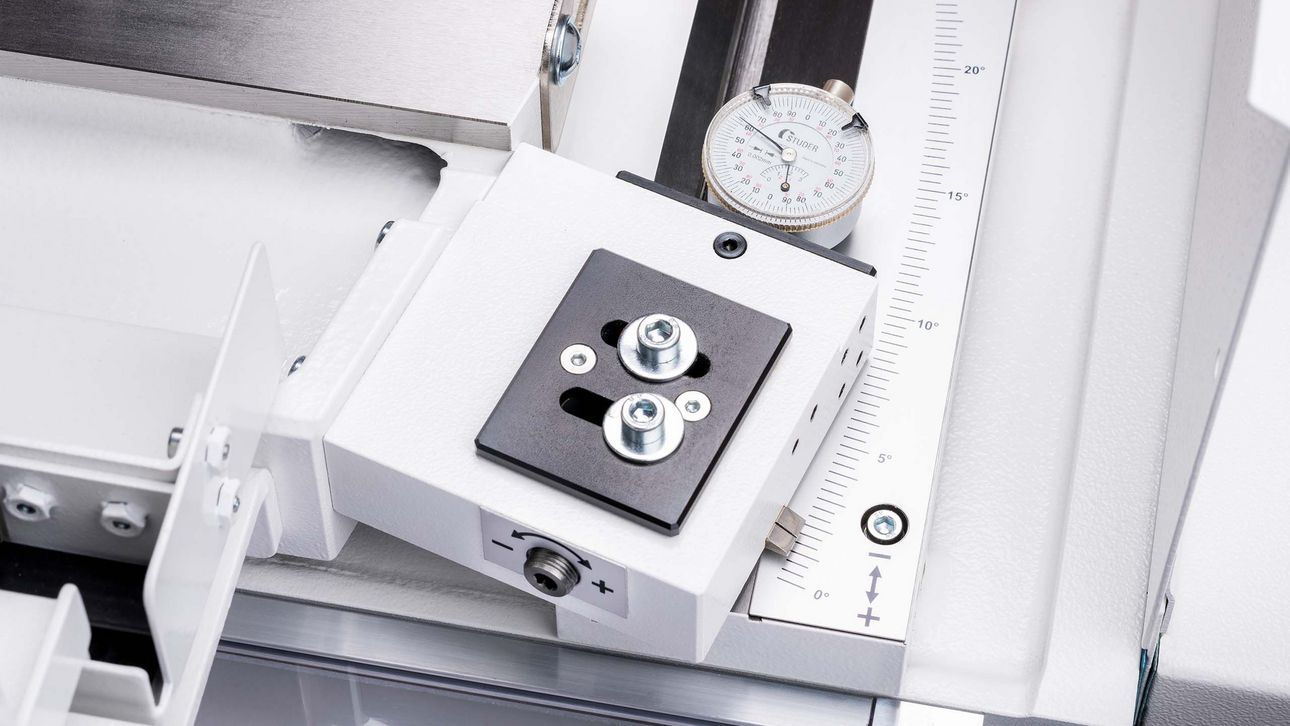

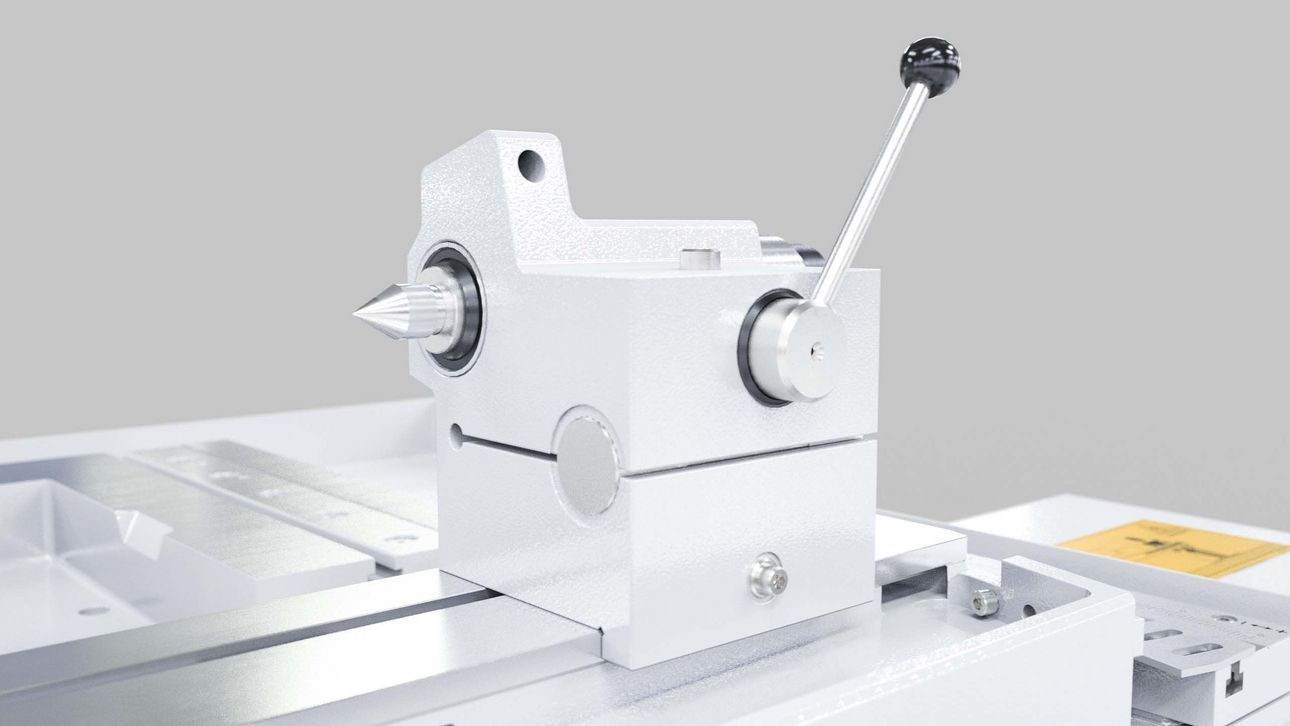

- Contre-poupée avec pression de pointe réglable et réglage précis afin de corriger la cylindricité rapidement et simplement

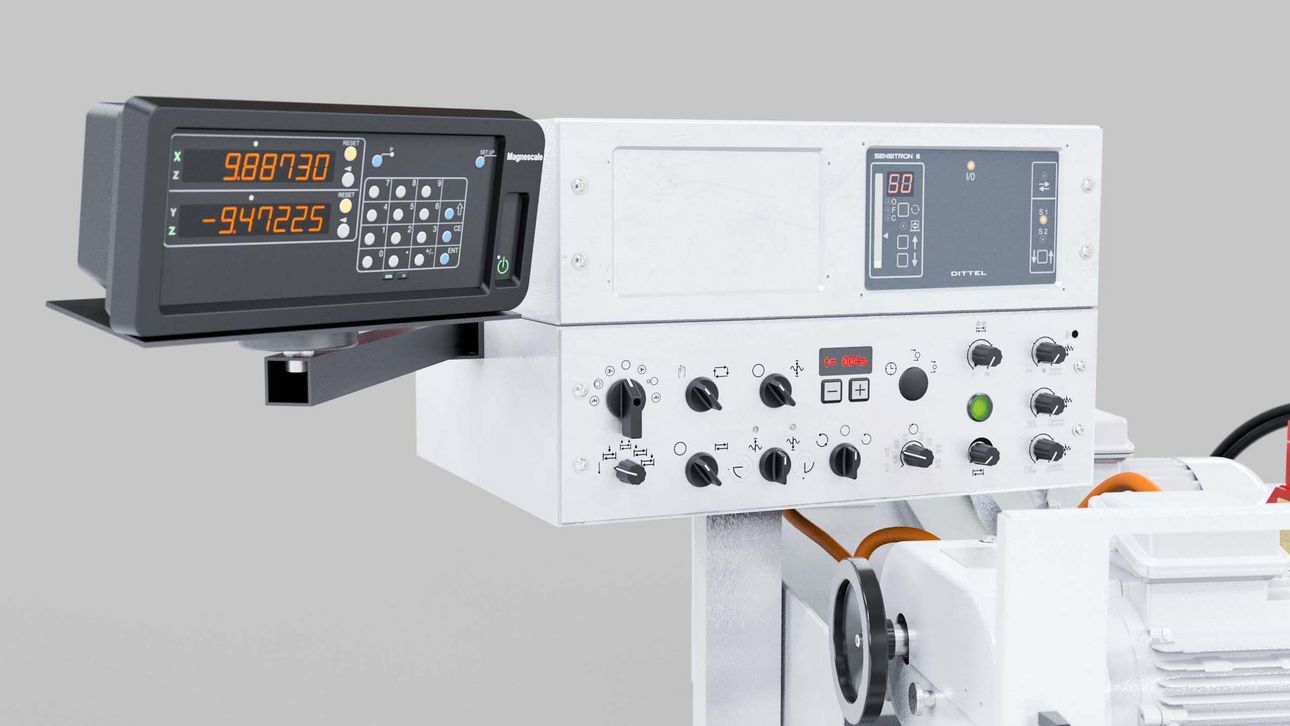

- Armoire de commande reliée solidement à la machine. Extensible pour l'autocalibrage et Sensitron
- Cycles de rectification automatiques pour la plongée et la rectification longitudinale
- Cycle de rectification automatique à mise hors service automatique :
- Approche rapide
- Avance de travail
- Arrêt d'étincelage - Recul rapide du volant d'avance sur la surépaisseur de rectification réglée
- Rectification en plongée et par chariotage avec ou sans approche rapide
- Construction compacte
- Gamme d’accessoires variée
Données techniques
Axes linéaires
Trajet max. de déplacement pour l'axe X
30 mm
Vitesse max. de déplacement pour l'axe X
2 mm/min
Trajet maxi. de déplacement pour l'axe Z
420 mm
Vitesse max. de déplacement pour l'axe Z
3'500 mm/min
Entraînement de broche
Puissance maximale de la broche
3 kW
Vitesse de rotation maxi.
1'640 /min
Diamètre de la meule max.
350 mm
Largeur max. de la meule
50 mm
Axes de rotation
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
400 mm
Diamètre de la pièce
199 mm
Poids max. de la pièce à usiner
20 kg
Distance entre pointes
400 mm
Hauteur des pointes
100 mm
Axes linéaires
Trajet max. de déplacement pour l'axe X
30 mm
Vitesse max. de déplacement pour l'axe X
2 mm/min
Trajet maxi. de déplacement pour l'axe Z
650 mm
Vitesse max. de déplacement pour l'axe Z
3'500 mm/min
Entraînement de broche
Puissance maximale de la broche
3 kW
Vitesse de rotation maxi.
1'640 /min
Diamètre de la meule max.
350 mm
Largeur max. de la meule
50 mm
Axes de rotation
Plage de pivotement pour l'axe C
∞ °
Données de la pièce
Longueur de la pièce
650 mm
Diamètre de la pièce
199 mm
Poids max. de la pièce à usiner
20 kg
Distance entre pointes
650 mm
Hauteur des pointes
100 mm
