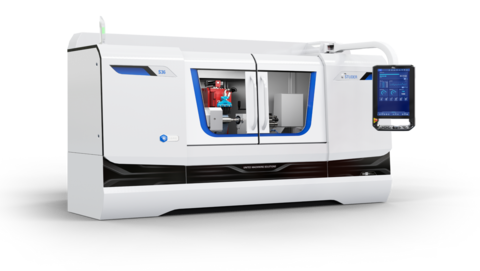

La S22 est une plateforme de production pour l’usinage de pièces de taille moyenne en production de série.
Elle présente des distances entre pointes de 800 mm et des hauteurs de pointe de 175 / 225 mm.
Elle est conçue pour l’usinage de pièces d'un poids maximal de 150 kg.
La plateforme S22 avec ses multiples possibilités d’extension peut être parfaitement configurée comme machine de production quelle que soit l’application de rectification. La S22 se caractérise par les entraînements hautement dynamiques des axes, les systèmes de glissières de guidage STUDER de grande qualité, les temps de réaction courts et les déplacements optimisés. L'option de rectification haute vitesse (HSG), avec des vitesses périphériques de jusqu'à 140 m/s, permet d'augmenter encore davantage la productivité.
Matériel:
- Banc de machine en fonte minérale Granitan® S103
- Coulisse transversale X : guides à paliers à roulements avec entraînement par vis à billes
- Coulisse longitudinale Z : guidage à structure de surface brevetée et entraînement par vis à billes
- Axe C pour la poupée porte-pièce
- Concepts spécifiques aux applications
- Axe CN (commande numérique) supplémentaire pour le profilage des meules
- Carénage complet avec des panneaux frontaux coulissants permettant une accessibilité optimale
- Dispositif de chargement intégré ou cellules de chargement pour charger et décharger à gauche, à droite ou depuis le haut
- Large gamme d'accessoires
Logiciels :
- Programmation extrêmement simple avec StuderWIN sur Fanuc 31i-A
- Logiciel de programmation StuderGRIND pour la création de programmes de rectification et de dressage
- Interfaces standardisées pour chargeur et appareils périphériques
