L’offerta imbattibile per le applicazioni più importanti.

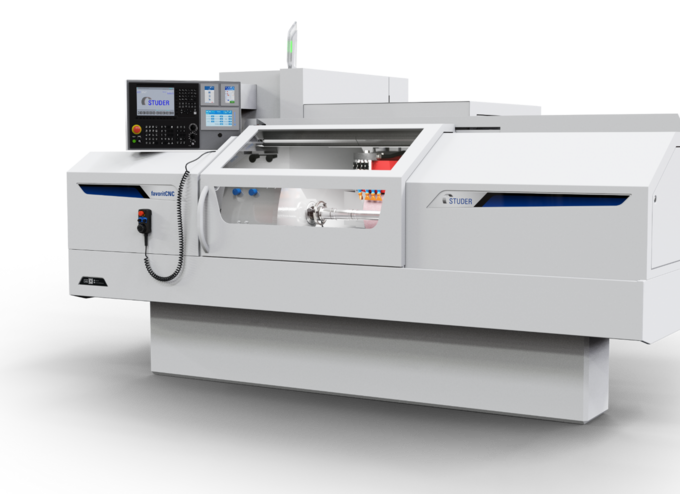

favoritCNC

Dati di riferimento

La campionessa del rapporto qualità/prezzo garantisce precisione per molti anni. La favoritCNC con distanza tra le punte di 650 o 1000 mm può essere utilizzata per qualsiasi applicazione ed è facile e veloce da
programmare grazie a StuderPictogramming. Può essere facilmente adattata ad altri compiti di rettifica in un secondo momento grazie a opzioni come autocalibratura, sistema di equilibratura, rilevamento del contatto e posizionamento longitudinale. La favoritCNC ha un'altezza della punta di 175 mm e lavora pezzi con un peso massimo di 80/120 kg.

Immagini

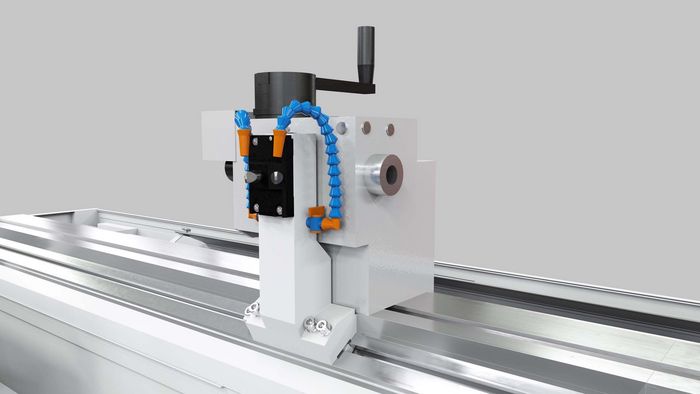

Supporto di ravvivatura nella scanalatura a T con
tavola fissa

Hardware / Software

Hardware:

Testa portamola selezionabile:
- Testa portamola fissa orientabile manualmente

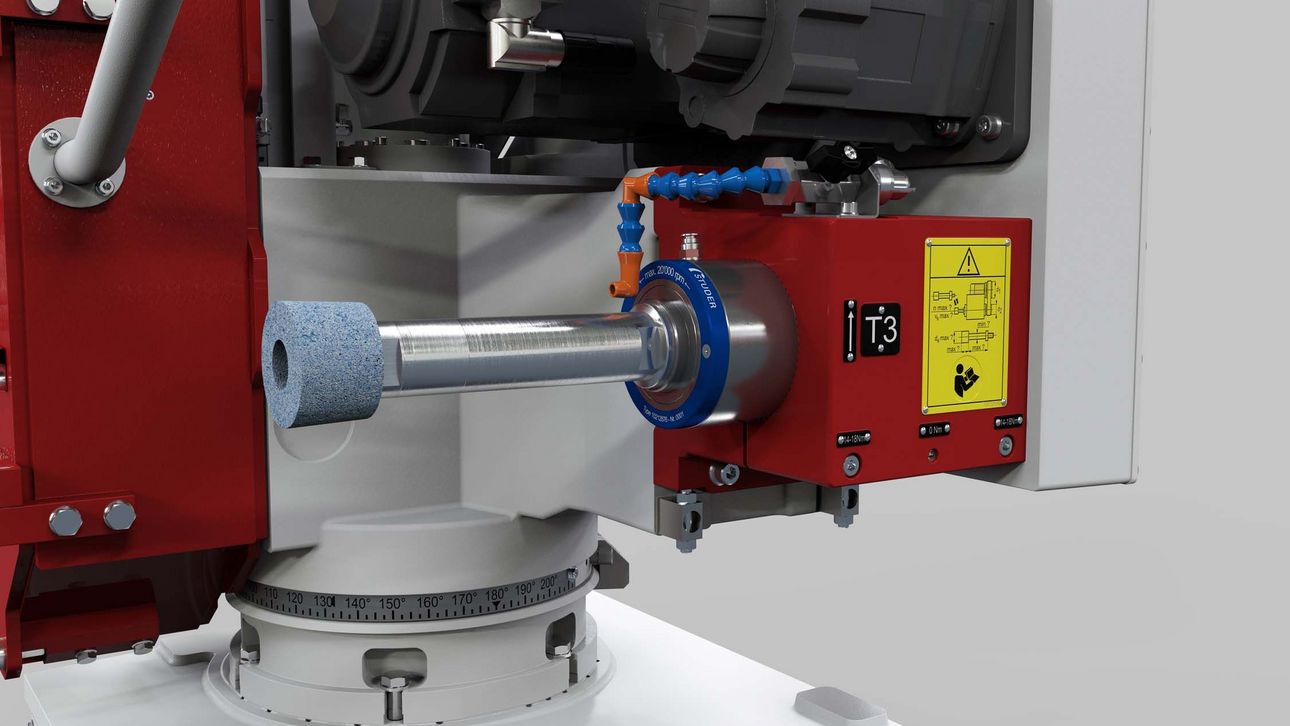

- Testa portamola con mola a destra con rettifica interna (optional)
Tavola fissa o tavola orientabile (fino a 8,5°)
Rettifica esterna e interna in un unico serraggio
Basamento della macchina in ghisa minerale Granitan® S103
Indicazione digitale dell’angolo d’orientamento
Porta operatore automatica

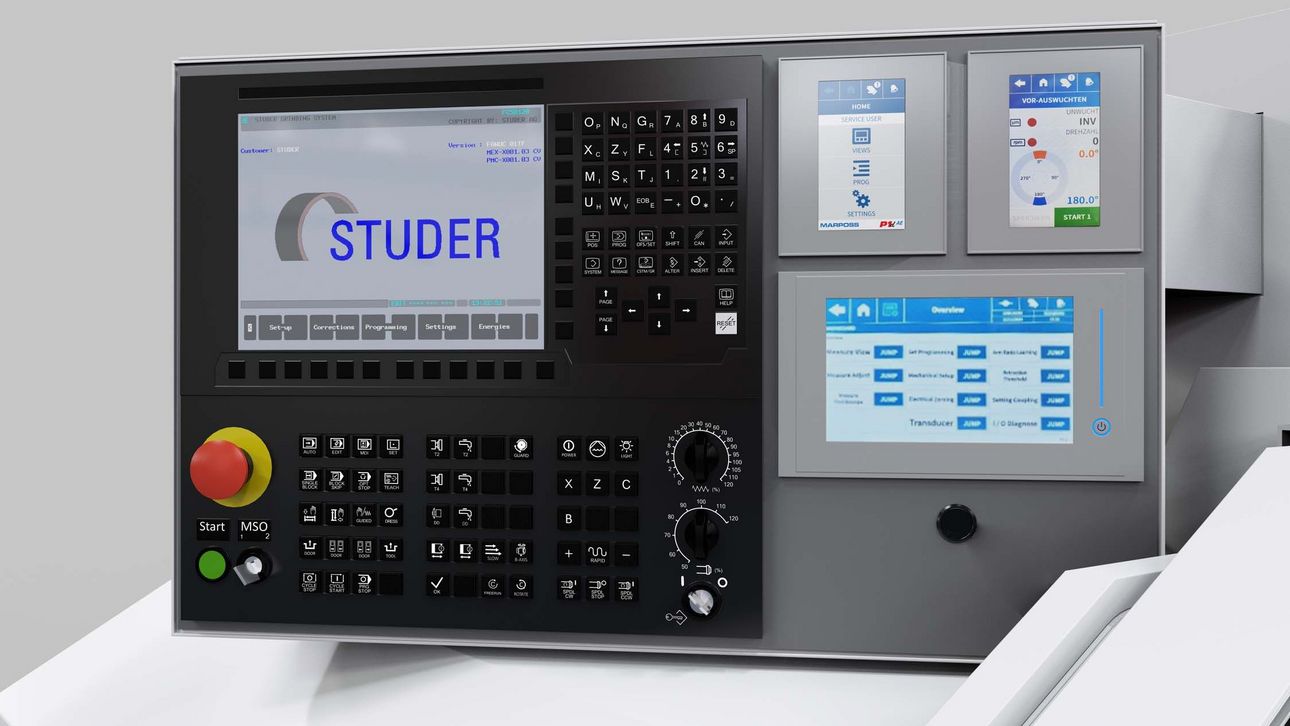

Dispositivo di comando portatile per la regolazione vicino al processo di rettifica

Software:

Programmazione estremamente semplice grazie a StuderPictogramming
Software di programmazione StuderGRIND (opzionale) per la creazione di programmi di rettifica e ravvivatura su PC esterno

Caratteristiche tecniche

kg / cm

lb / inches

Assi lineari

Max. distanza percorsa asse X 285 mm

Max. velocità di percorso asse X 10'000 mm/min

Max. distanza percorsa asse Z 800 mm

Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW

Numero giri massimo 2'810 /min

Diametro max. della mola 508 mm

Larghezza max. della mola 110 mm

Assi orientabili

Campo d’orientamento asse B 210 °

Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 650 mm

Diametro del pezzo 349 mm

Peso utensile max. 80 kg

Distanza punte 650 mm

Altezza punte 175 mm

Assi lineari

Max. distanza percorsa asse X 285 mm

Max. velocità di percorso asse X 10'000 mm/min

Max. distanza percorsa asse Z 1'150 mm

Max. velocità di percorso asse Z 20'000 mm/min

Azionamento mandrino

Max. rendimento del mandrino 11.5 kW

Diametro max. della mola 500 mm

Larghezza max. della mola 110 mm

Assi orientabili

Campo d’orientamento asse B 210 °

Campo d’orientamento asse C ∞ °

Dati utensile

Lunghezza pezzo 1'000 mm

Diametro del pezzo 349 mm

Peso utensile max. 120 kg

Distanza punte 1'000 mm

Altezza punte 175 mm

Download

pdf, 8 MB

Download

Altre macchine che vi potrebbero interessare

S41

La S41 è una rettificatrice cilindrica universale CNC per pezzi di grandi dimensioni. Dispone di una distanza tra le punte di 1.000/1.600 mm e di un’altezza delle punte di 225/275 mm. Lavora pezzi con un peso massimo di 250 kg.

Dettagli

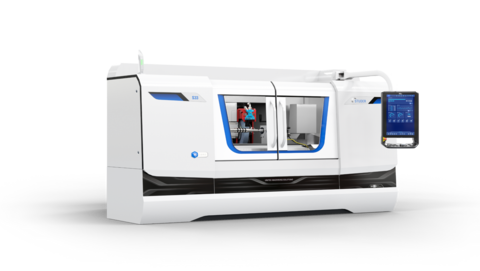

S33
