Dati di riferimento

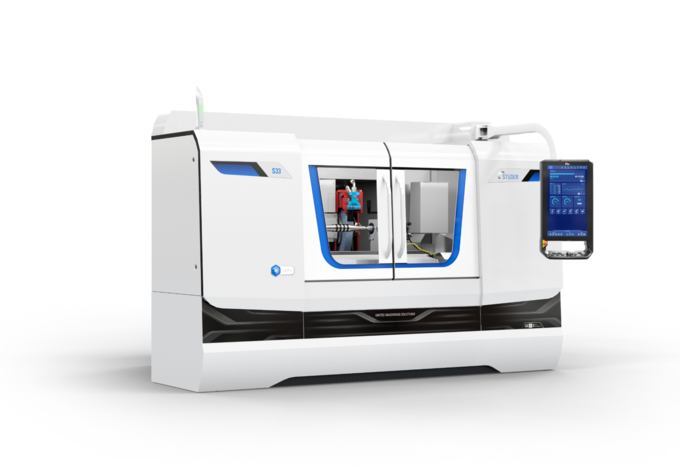

La S33 è una rettificatrice cilindrica universale a CNC per pezzi da piccoli a grandi per la produzione di piccole, medie e grandi serie. Dispone di una distanza tra le punte di 400/650/1.000/1.600 mm e di un’altezza delle punte di 175 mm. Lavora pezzi con un peso massimo di 150 kg.
È attrezzabile in un batter d’occhio dalla rettifica tra le punte a quella a sbalzo. É possibile rettificare anche pezzi complessi con un solo serraggio: Ciò è reso possibile dalla nuova testa portamola con due motomandrini. Le fondamenta sono costituire dal basamento della macchina in Granitan® S103 massiccio.
Immagini

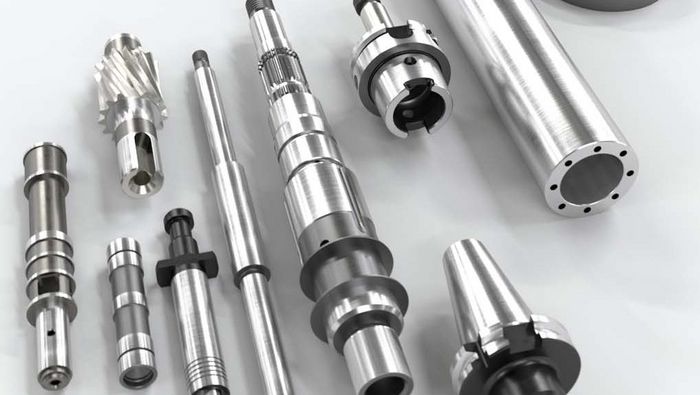

Pezzi
Hardware / Software
Hardware:
- Testa portamola selezionabile:
- a revolver con fino a 2 mandrini per rettifica esterna e 1 per rettifica interna. Orientamento automatico con dentatura Hirth da 1°

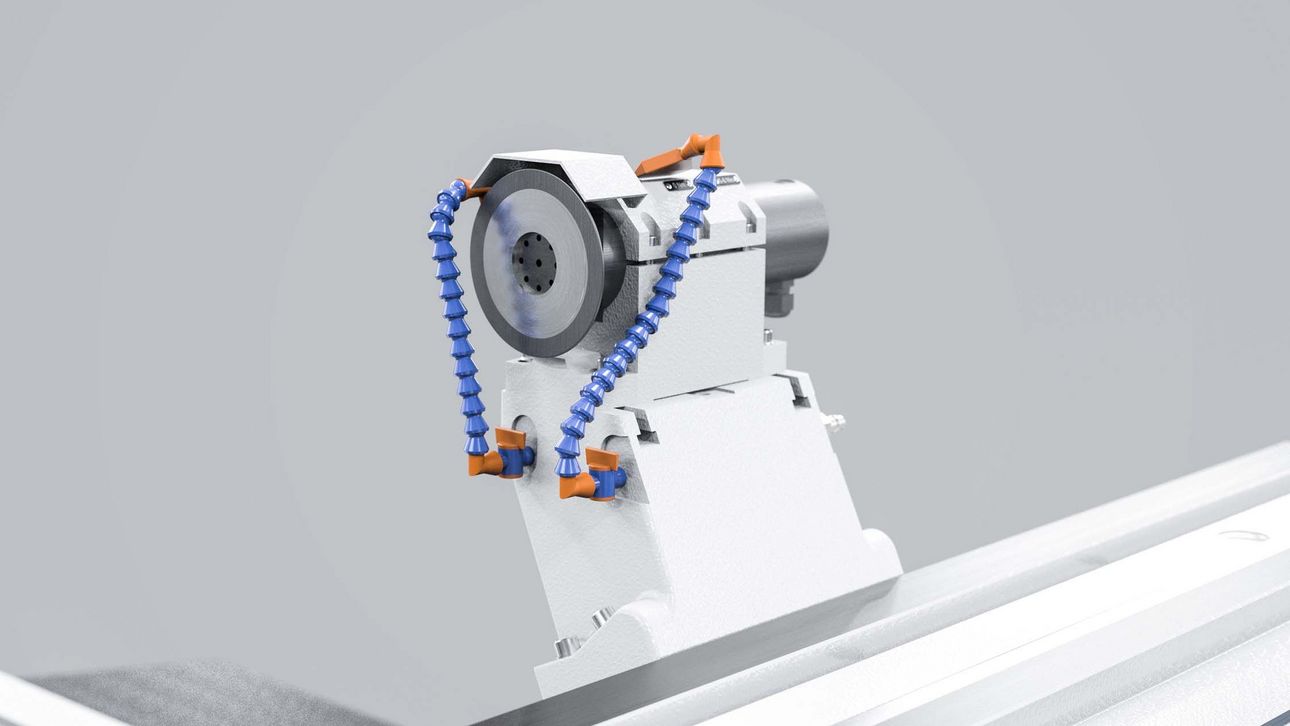

- testa portamola esterna con mola destra, 0° / 15° / 30° - Motomandrini portamola a controllo elettronico di frequenza per rettifica esterna e interna

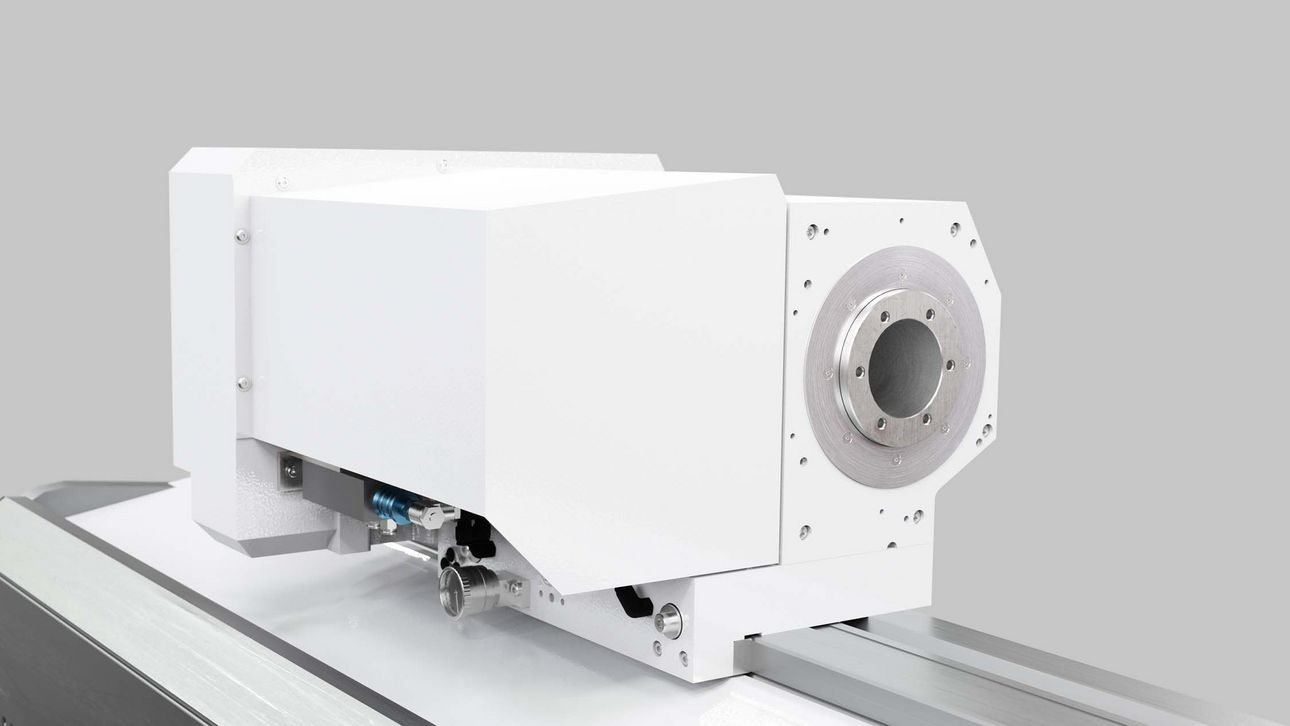

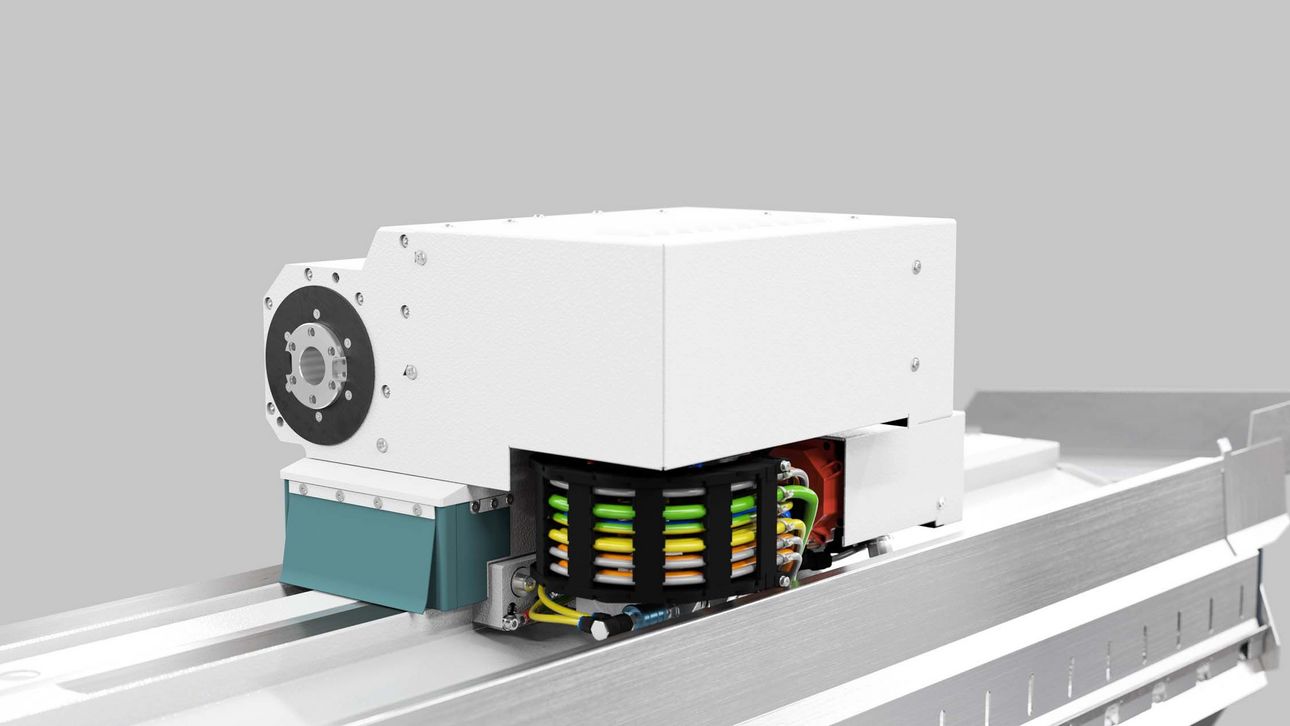

- Asse C per la testa portapezzo per la rettifica di forme e filettature

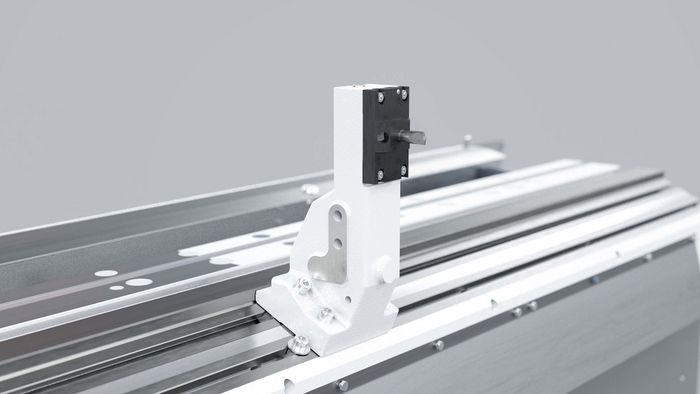

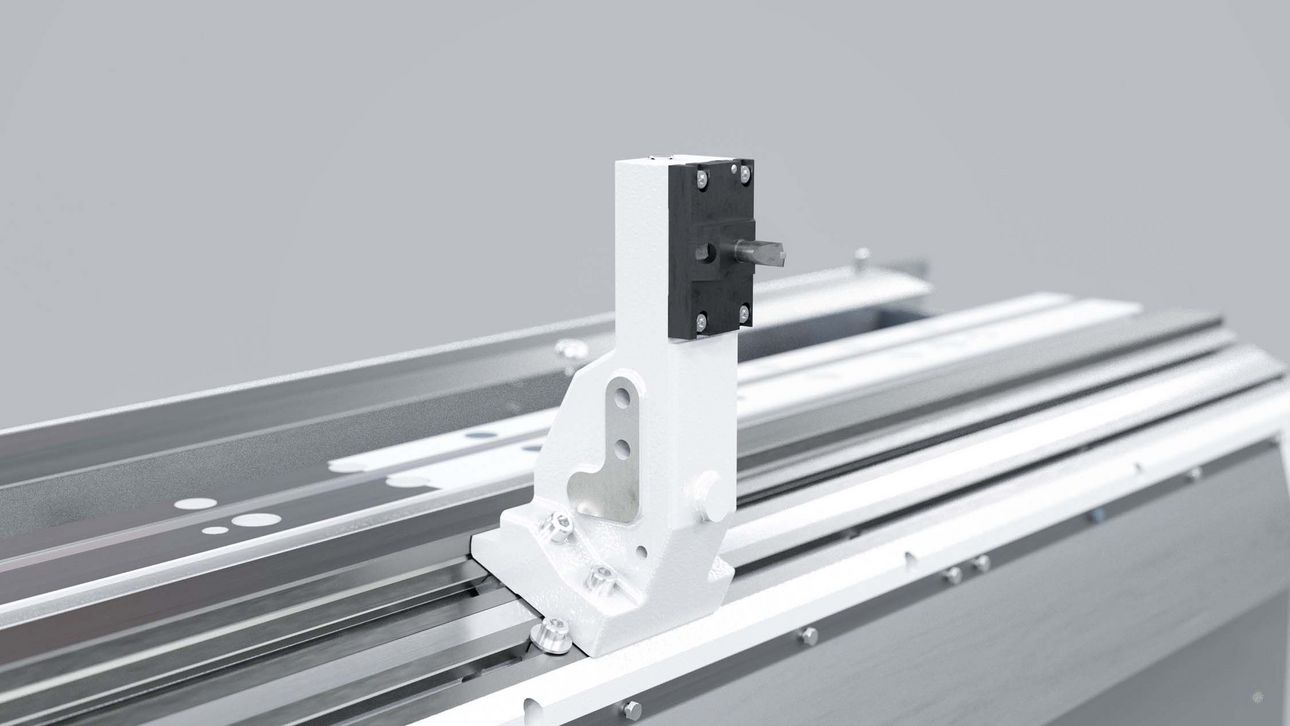

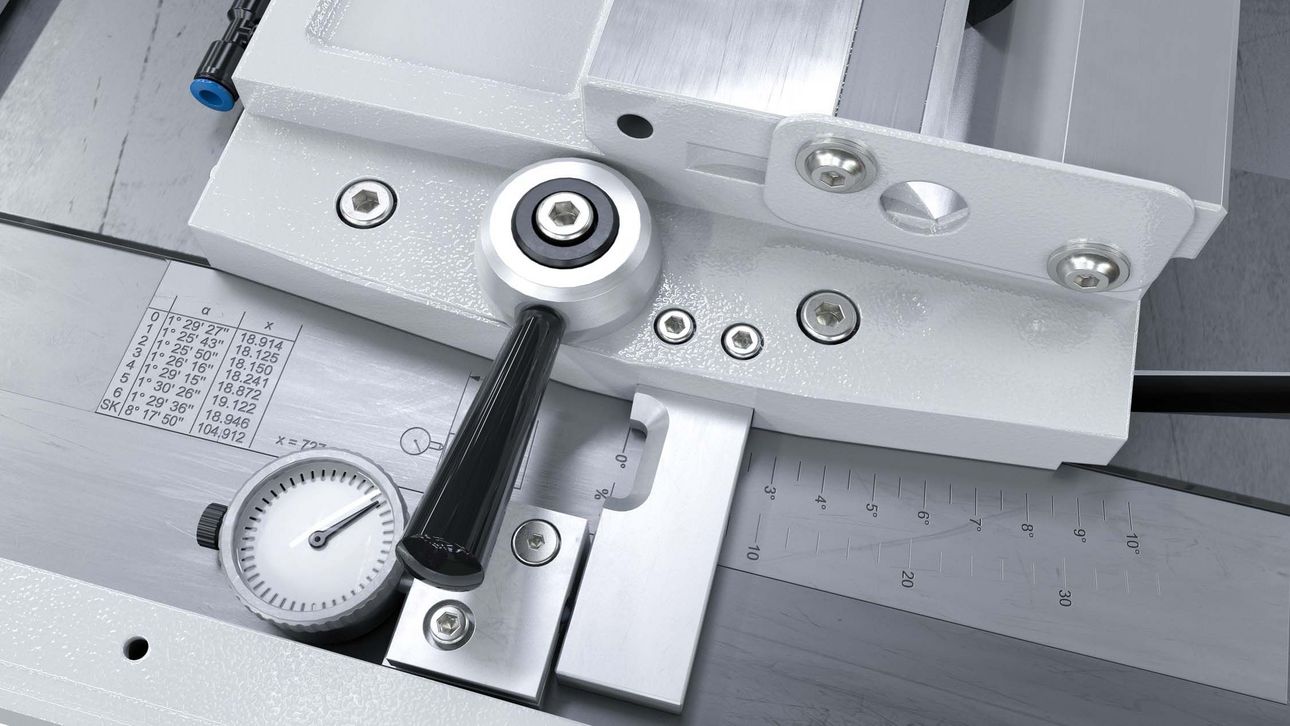

- Scanalatura a T doppia integrata nella tavola portapezzo per il dispositivo di ravvivatura
- C.O.R.E. Panel
- Rivestimento integrale con due porte scorrevoli
- Basamento nmacchina in Granitan® S103
Software:
- C.O.R.E. Sistema operativo OS
- Programmazione estremamente semplice grazie a StuderPictogramming
- Tempi di regolazione e riattrezzaggio ridotti con il Quick-Set STUDER
- Interfacce standardizzate per i dispositivi di caricamento e per le unità periferiche
- Utilizzo flessibile con moduli software Integrated
- Software di programmazione StuderWIN (opzionale) per la creazione di programmi di rettifica e ravvivatura su PC esterno
Caratteristiche tecniche

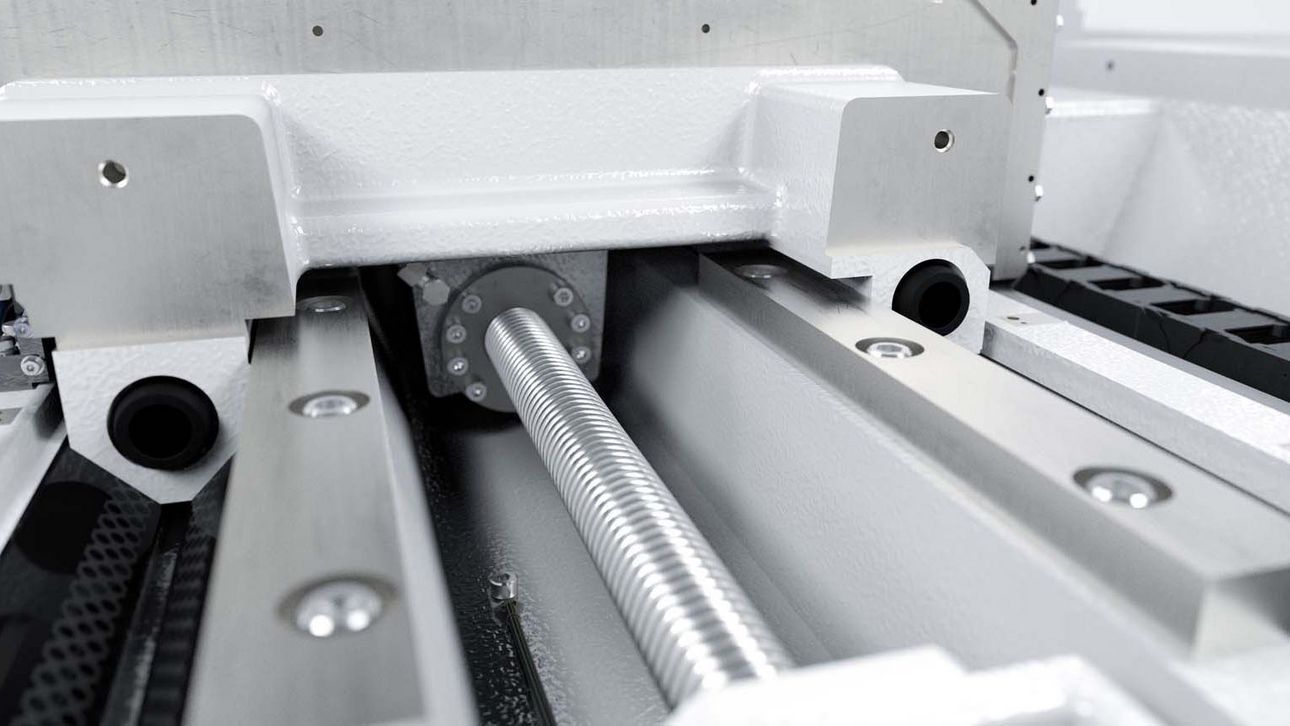

Assi lineari
Max. distanza percorsa asse X
370 mm
Max. velocità di percorso asse X
15'000 mm/min
Max. distanza percorsa asse Z
500 mm
Max. velocità di percorso asse Z
20'000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
8 kW
Numero giri massimo
3'200 /min
Diametro max. della mola
508 mm
Larghezza max. della mola
80 mm
Assi orientabili
Campo d’orientamento asse B
255 °
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
400 mm
Diametro del pezzo
349 mm
Peso utensile max.
150 kg
Distanza punte
400 mm
Altezza punte
175 mm
Assi lineari
Max. distanza percorsa asse X
370 mm
Max. velocità di percorso asse X
15'000 mm/min
Max. distanza percorsa asse Z
800 mm
Max. velocità di percorso asse Z
20'000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
8 kW
Numero giri massimo
3'200 /min
Diametro max. della mola
508 mm
Larghezza max. della mola
80 mm
Assi orientabili
Campo d’orientamento asse B
255 °
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
650 mm
Diametro del pezzo
349 mm
Peso utensile max.
150 kg
Distanza punte
650 mm
Altezza punte
175 mm
Assi lineari
Max. distanza percorsa asse X
370 mm
Max. velocità di percorso asse X
15'000 mm/min
Max. distanza percorsa asse Z
1'150 mm
Max. velocità di percorso asse Z
20'000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
8 kW
Numero giri massimo
3'200 /min
Diametro max. della mola
508 mm
Larghezza max. della mola
80 mm
Assi orientabili
Campo d’orientamento asse B
255 °
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
1'000 mm
Diametro del pezzo
349 mm
Peso utensile max.
150 kg
Distanza punte
1'000 mm
Altezza punte
175 mm
Assi lineari
Max. distanza percorsa asse X
370 mm
Max. velocità di percorso asse X
15'000 mm/min
Max. distanza percorsa asse Z
1'750 mm
Max. velocità di percorso asse Z
20'000 mm/min
Azionamento mandrino
Max. rendimento del mandrino
8 kW
Numero giri massimo
3'200 /min
Diametro max. della mola
508 mm
Larghezza max. della mola
80 mm
Assi orientabili
Campo d’orientamento asse B
255 °
Campo d’orientamento asse C
∞ °
Dati utensile
Lunghezza pezzo
1'600 mm
Diametro del pezzo
349 mm
Peso utensile max.
150 kg
Distanza punte
1'600 mm
Altezza punte
175 mm
