基本技術データ

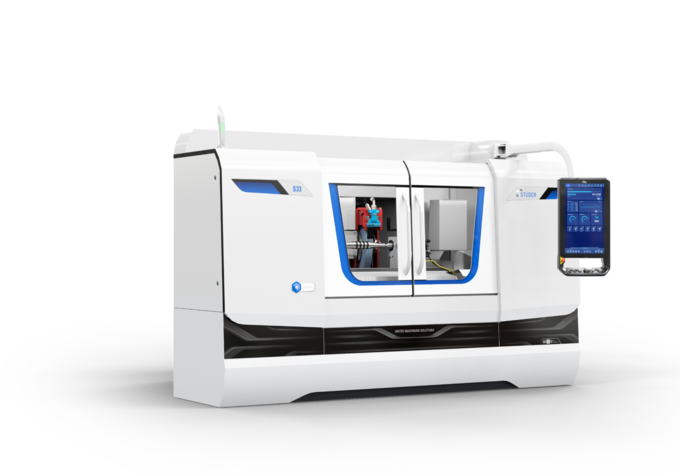

S33は小物から大物の単品生産から、少量バッチ生産や量産にまで対応したCNC複合円筒研削盤です。 センター間距離は400 / 650 / 1000 / 1600 mm、テーブル上センター高さは175mmです。 最大ワーク重量は150 kgです。
両センタから片持ちへの段取替えを記録的な時間で行うことができます。 2本のモータースピンドルを備えた新しい研削ヘッドによって、複雑なワークでもワンチャックで研削できます。 基礎は、確固たる Granitan®S103製マシンベッドです。
画像
C.O.R.E. 操作パネル
ハードウェア / ソフトウェア
ハードウエア：
- 選択可能な砥石ヘッド：
- 最大２本の外研スピンドルと１本の内研スピンドル搭載可能 1° 単位ハースギアによる自動旋回
- 外研砥石台（砥石右側取付）、0/15/30°位置選択固定式 - 周波数制御可能な外径・内径研削モータスピンドル装備可能な砥石ヘッド
- フォーム研削、ねじ研削対応可能なワークヘッドスピンドルC 軸
- ワークテーブルにはドレッシング装置取付のためのダブルTスロット
- 両開きスライドドア付フルカバー
- Granitan®S103ミネラルキャスト製マシンベッド
ソフトウエア：
- C.O.R.E. OSオペレーティングシステム
- Studerピクトグラミング による非常に簡単なプログラミング
- STUDERクイックセットによる、短時間でのセットアップ、段取替え
- 標準化されたローダおよび周辺機器用インタフェース
- 統合ソフトウェアモジュールでフレキシブルに機能拡張可能
- 研削およびドレスプログラムを外部PCで作成するためのStuderWIN プログラミング（オプション）
技術仕様
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
500 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
8 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
400 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
400 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
800 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
8 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
650 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
650 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
1'150 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
8 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
1'000 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
1'000 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
370 mm
最大移動速度 X軸
15'000 mm/min
最大移動距離 Z軸
1'750 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
8 kW
最高速度
3'200 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
255 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
1'600 mm
ワーク径
349 mm
ワーク最大重量
150 kg
最大加工長
1'600 mm
最大加工径
175 mm
