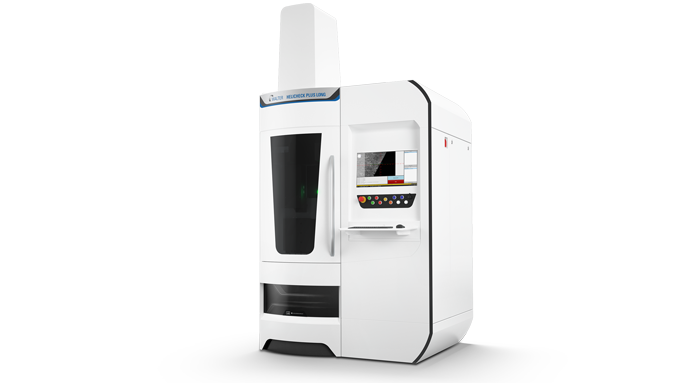

最大対象工具長 730 mm、最大工具重量 25 kg 対象工具径0.1 ～150 mmです。 HELICHECK PLUS LONGは、複雑形状で、小径工具並びに長尺工具の測定に適しています。 認定済みの精度により、工具製造における生産性、品質および精度が保証されています。 自動化オプションにより、公差補正を含み、工程内の「品質管理」が可能です。
Features
EUX,MPE値
HELICHECK PLUS測定機の標準EUX,MPE値は（1.2 + L / 300）µmです。
堅牢な花崗岩ベース
頑丈な花崗岩のマシンベースは、その重量で高精度と確実性を提供します。 このベースは 防振性と熱安定性も備えています。 これらは、最高の測定精度と信頼できる測定結果を得るための前提条件です。
ISO 50 スピンドル
自動クランプ機構付きの高精度ISO 50 スピンドルが、 正確で再現性のある測定を実現します。
ボールねじ
高精度ボールねじとリニアガイドが優れた位置決め精度を保証します。これは、最も正確な測定結果の前提条件です。
カメラシステム
光学測定機HELICHECK PLUS LONG は回転軸のない固定光学システムです。 3台のカメラシステムは、LED 光源を採用しています。 非接触測定により、測定物を摩耗することなく、高い繰り返し精度と、高精度測定が可能です。
モジュラーアダプタースピンドル
クイックチェンジアダプタは、簡単に交換でき、段取り時間が短縮できます。 以下に対応しています： ISO/ HSK/キャプト/ VDI
- ライトテーブル
このオプションでは、平らな部分の測定が可能です。 自動センタリングおよび自動検出機能により、取付が容易。 - 切れ刃センサー（CER)
CERは精密工具の切れ刃を自動測定するために開発されました。 切れ刃は、工具寿命と加工性能の面で、重要なパラメータです。 - デジタルプローブ
非常に小さい斜角面や自由またはすくい角を測定する場合に、使用し、オペレータから高く評価されています。 タップのパラメータを測定するためにも必須です。 - ロボットローダー
Helicheck PRO/PLUS 測定機は、オプションで研削盤で実績のあるロボットを利用して自動化することができます。 - クリーニングステーション
測定前に工具を自動で洗浄することにより、高精度な測定が可能です。
