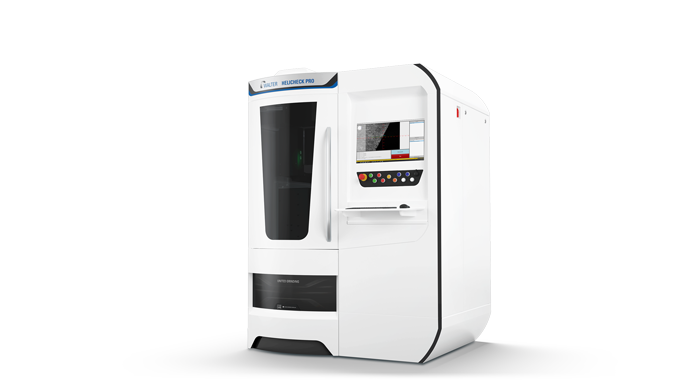

HELICHECK PROは、全自動測定機です。 対象工具径1 ～150 mm、最大工具長 330 mm 最大工具重量は25 kgです。 CNC工具測定機は、複雑な形状の工具測定に最適です。 認証された精度により、最新の工具製造分野において生産性、品質および精度を保証するベンチマークとされています。 自動工具加工では、自動補正も含め、製造工程内の「品質管理」の役割を果たします。
Features
EUX,MPE値
HELICHECK PRO測定機の標準EUX,MPE値は（1.2 + L / 300）µmです。
レーザーマーキングとツールクリーニング
オプションとして、ロボットローダーにレーザーマーキングおよびクリーニングツールを提供しています。 これにより、ツールの製造および最終検査の柔軟性が向上します。 測定機は自動的にロードされ、作業エリア外でクリーニングとレーザーマーキングが行われます。
堅牢な花崗岩ベース
堅牢な花崗岩のベースにより、高精度測定が可能です。 このベースにより、振動を吸収し、熱変異の影響を抑えることができます。 これらは、高い測定精度および信頼性のある測定結果を得るための必要条件です。
光学システムとメカニズム： 妥協のない安定性
可動部の排除は、高い安定性と測定および繰返し精度をあげるための基本条件です。 カメラは固定されています。また、測定時に、扉を閉めて密閉するため、外部からの埃、異物、光から保護されています。
認定された精度
VDI/VDE 2617 規格に準じた測定頻度と方法で、認定された精度を保証しています。 WALTER では、認定冶具としてステップゲージを使用しています。オプションでガラススケールを採用可能です。
幅広い用途
HELICHECK PRO およびHELICHECK PLUS は、回転対称工具、部品、刃先交換式カッターやフラット部品などの測定が可能です。
- 豊富なアダプター
- 真円度
- 平な測定物
