幅広い用途に対応
基本技術データ

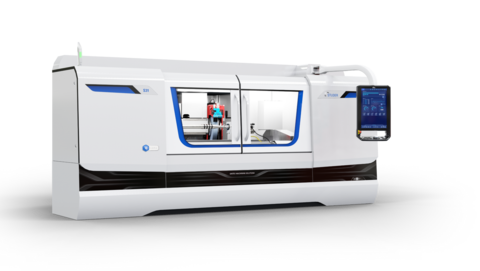

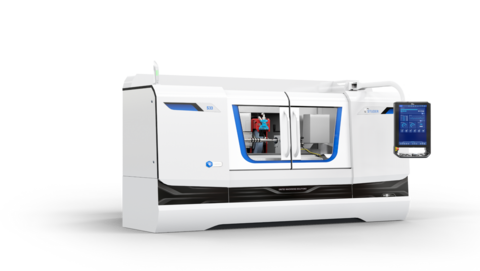

favoritCNCは中型ワークピースの単品からシリーズ生産に対応したCNC複合円筒研削盤です。
センター間距離は650 / 1000 mm、テーブル上センター高さは175mmです。 最大ワーク重量は80/120 kgです。
測定システム、バランシングシステム、接触検知機能、長手位置測定等の様々なオプションにより、さまざまな研削タスクにフレキシブルに対応することができます。 Granitan®S103 製のマシンベッドが、この円筒研削盤のベースとなり、その上に高品質なコンポーネントが合わさり、最高の精度、性能、安全性を長年にわたって保証します。 研削プロセスが良く見える、最適な視野を確保したフルカバー
画像
ハードウェア / ソフトウェア
ハードウェア：
- 2.5°単位ハースギアによる手動旋回可能な砥石ヘッド、外径砥石右側取付、内面研削ユニット（オプション）
- ワンチャックでの外面,内面研削が可能
- Granitan®S103ミネラルキャスト製マシンベッド
- CE 準拠
ソフトウェア：
- Studerピクトグラミング による非常に簡単なプログラミング
- StuderWIN プログラミング（オプション）を使用することで 外部PC で研削、ドレスプログラムを作成することができます
技術仕様
直線軸
最大移動距離 X軸
285 mm
最大移動速度 X軸
10'000 mm/min
最大移動距離 Z軸
800 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
9 kW
最高速度
2'810 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
210 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
680 mm
ワーク径
349 mm
ワーク最大重量
80 kg
最大加工長
650 mm
最大加工径
175 mm
直線軸
最大移動距離 X軸
285 mm
最大移動速度 X軸
10'000 mm/min
最大移動距離 Z軸
1'150 mm
最大移動速度 Z軸
20'000 mm/min
スピンドルドライブ
スピンドル最大出力
9 kW
最高速度
2'810 /min
最大砥石径
508 mm
最大研削砥石幅
80 mm
旋回軸
旋回範囲 B軸
210 °
旋回範囲 C軸
∞ °
ワークデータ
ワークの長さ
1'030 mm
ワーク径
349 mm
ワーク最大重量
120 kg
最大加工長
1'000 mm
最大加工径
175 mm
