HELITRONIC VISION DIAMOND 400 L
ハイエンド 放電および研削盤

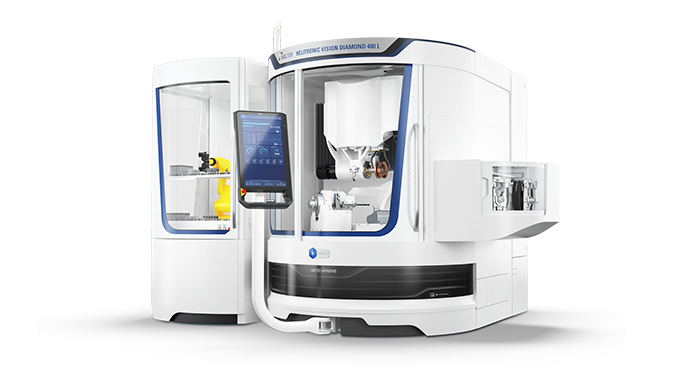

HELITRONIC VISION DIAMOND 400 L ヘリトニック・ビジョンダイヤモンド400 L

基本技術データ

HELITRONIC VISION DIAMOND 400 L C.O.R.E.テクノロジーで は、PKD/ CBN 工具の放電加工と、ハイス/超硬工具の研削を行うことができます。 対象工具径 3 - 315 mm、最大工具長420 mm、最大工具重量50 kgが加工可能です。

新機能レーザー輪郭チェックオプション付き!

Features

門型構造

WALTER門型構造とミネラルキャスト製マシンベースで、最適な工具表面が得られます。 この機械は、防振性、耐熱性、ドライブダイナミクスおよび最終的な研削精度において、現在最高の性能を提供します。

リニアドライブ

5つのCNC 軸 はすべて リニアドライブ を装備しており、統合された高分解能測定システムによって制御されます。 これらは 高いダイナミクスを維持しながら正確な動きを生み出します。

トルクドライブ

HELITRONIC VISION 400 L には、最高の精度と長寿命を実現するためのトルクドライブ付き回転軸C を搭載しています。

トルクモーター

最高750回/分のトルクモーターの回転軸A。

Fine Pulse Technology

放電加工機は  最新 放電技術を 安定した速い放電プロセスのために装備しています。 これにより、高い面粗度が実現可能です。

技術仕様
kg / cm
lb / インチ

直線軸

最大移動距離 X軸 500 mm
最大移動速度 X軸 50.000 mm/min
最大移動距離 Y軸 350 mm
最大移動速度 Y軸 50.000 mm/min
最大移動距離 Z軸 700 mm
最大移動速度 Z軸 50.000 mm/min

スピンドルドライブ

スピンドル最大出力 35 kW
最高速度 7.800 / 10.000 /min
最大砥石径 254 mm

旋回軸

旋回範囲 A軸 ∞ °
旋回範囲 C軸 200 °

ワークデータ

ワークの長さ 420 mm
ワーク径 3 - 315 mm
ワーク最大重量 50 kg

直線軸

最大移動距離 X軸 19.69 inch
最大移動速度 X軸 1,968 inch/min
最大移動距離 Y軸 13.78 inch
最大移動速度 Y軸 1,968 inch/min
最大移動距離 Z軸 27.56 inch
最大移動速度 Z軸 1,968 inch/min

スピンドルドライブ

スピンドル最大出力 46.94 hp
最高速度 7,800 / 10,000 rpm
最大砥石径 10 inch

旋回軸

旋回範囲 A軸 ∞ deg
旋回範囲 C軸 200 deg

ワークデータ

ワークの長さ 16.54 inch
ワーク径 0.12 - 12.40 inch
ワーク最大重量 67.05 lbs
