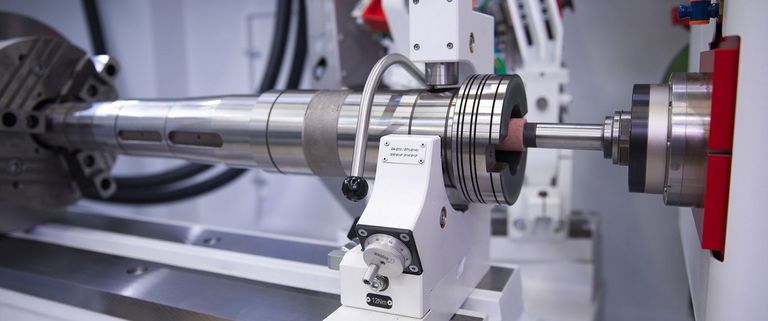

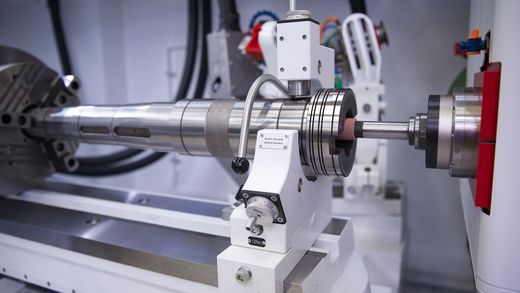

内面の円筒研削では、閉じた状態の3点式ワークレストが長いワークの保持に使用され、片側はワークヘッドのセンタによって保持されます。
ワークレストの微調整を行うことで、ジョーを調整することなく、円筒度とテーパーの誤差を修正することができます。
![](https://cdn.grinding.ch/fileadmin/content_live_2019/www.grinding.ch/00_pic/15_motion_blog/Geschlossener_Setzstock.png)
![](https://cdn.grinding.ch/fileadmin/content_live_2019/www.grinding.ch/00_pic/15_motion_blog/Geschlossener_Setzstock.png)
![](https://cdn.grinding.ch/fileadmin/content_live_2019/www.grinding.ch/00_pic/15_motion_blog/Geschlossener_Setzstock.png)
「紐のトリック」
「紐のトリック」は、センタと振れ止めでクランプされたパーツを駆動しつつ同時にセンタ側に引き戻す方法です。このバリエーションは、主に小型から中型のパーツを対象とします。
手順
![](https://cdn.grinding.ch/fileadmin/_processed_/8/3/csm_01_Luenette_dac36a8e00.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/3/csm_01_Luenette_bfffd2db78.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/3/csm_01_Luenette_649e369347.jpg)
まず、センタ間のワークを研削する必要があります。その際、後で正確な形状および位置の公差を実現できるよう、振れ止めの調整量をできるだけ小さく設定する必要があります。
![](https://cdn.grinding.ch/fileadmin/_processed_/7/d/csm_02_Luenette_5917ba3b66.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/7/d/csm_02_Luenette_9a788ca557.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/7/d/csm_02_Luenette_8a67b3cc27.jpg)
外面の研削作業が完了したら、振れ止めを希望の位置に配置します。
![](https://cdn.grinding.ch/fileadmin/_processed_/8/7/csm_03_Luenette_19eddcf7c8.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/7/csm_03_Luenette_72eabc647c.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/7/csm_03_Luenette_46165c1edf.jpg)
ワークを再びセンター間でクランプします。次に、両方の下側のジョーを研削した面に当て固定振れ止め径を慎重に合わせ、締め付けます。
上側のジョーは、ブラケットが完全に閉じないようにして、スプリング式のローレットネジで軽く圧力がかかるように調整します。
![](https://cdn.grinding.ch/fileadmin/_processed_/4/b/csm_04_Luenette_e85f010a2a.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/4/b/csm_04_Luenette_ffa154a661.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/4/b/csm_04_Luenette_6d23485b6e.jpg)
次に、図のように1本の紐を使用し、対角線に通します。紐を緩めずにワークピースを取り外し、後で再度クランプできるよう、全体を引っ張りすぎないようにしてください。
回転することで、パーツがセンタに押し付けられます。
![](https://cdn.grinding.ch/fileadmin/_processed_/8/a/csm_05_Luenette_6b638dd9ad.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/a/csm_05_Luenette_c100453a19.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/8/a/csm_05_Luenette_a6bb39efd7.jpg)
ワークが正しく位置決めされていることを確認するためは、上部と側面にそれぞれダイヤルゲージを当て確認する必要があります。その際、心押台のセンタはまだ当たった状態です。
![](https://cdn.grinding.ch/fileadmin/_processed_/1/d/csm_06_Luenette_e6a16e3822.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/1/d/csm_06_Luenette_28c181747d.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/1/d/csm_06_Luenette_441e505511.jpg)
これで、心押台のセンタを取り外すことができます。ダイヤルゲージが動かない場合、振れ止めは正しく設定されており、研削の準備ができています。
![](https://cdn.grinding.ch/fileadmin/_processed_/7/4/csm_07_Luenette_bb8fdb8ce2.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/7/4/csm_07_Luenette_38cac49ace.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/7/4/csm_07_Luenette_f5fbb753a9.jpg)
ここで、心押台を取り外し、機械を内面研削できる状態にします。
備考:可能であれば、振れ止め箇所に十分なクーラントを供給するか、少なくとも低粘度のオイルを滴下してください。
常に小さな振れ止めの跡が残ります。しかし、これはほとんど測定できず、問題となっても外観に関するものです。この跡が許容されない場合は、振れ止め部分を予め研削し、内面研削後に、再び両センタでワークを保持し仕上げ研削する必要があります。
ワークヘッドのセンタ周りのスペースを使用できない場合や、ワークが重い場合には、引張バネまたは圧縮バネのバリエーションが使用されます。この場合、スプリングの横に追加のケレが必要になります。
![](https://cdn.grinding.ch/fileadmin/_processed_/1/4/csm_08_Luenette_15035ff4a3.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/1/4/csm_08_Luenette_c16ee03d9f.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/1/4/csm_08_Luenette_15b54220f1.jpg)
引張バネバージョンでクランプされたワーク。
![](https://cdn.grinding.ch/fileadmin/_processed_/9/f/csm_09_Luenette_789e8224be.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/9/f/csm_09_Luenette_c24b2a9ca8.jpg)
![](https://cdn.grinding.ch/fileadmin/_processed_/9/f/csm_09_Luenette_4ead81cec0.jpg)
圧縮バネを使用すると、センタにかかる引き戻し力を大きくすることができます。
