컴팩트한 크기로
소형 정밀 부품에 적합.
기본 데이터

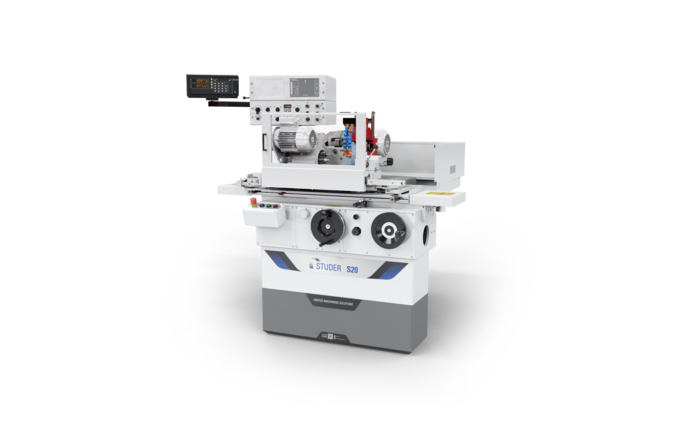

S20은 소형 가공품 생산을 위해 전자/기계식 드라이브를 갖춘 범용 원통 연삭기입니다. 센터 간 거리는 400mm(15.75")/650mm(25.6"), 센터 높이는 100mm(3.94")입니다. 최대 중량 20kg(44lbs)의 가공품을 기계로 가공할 수 있습니다.

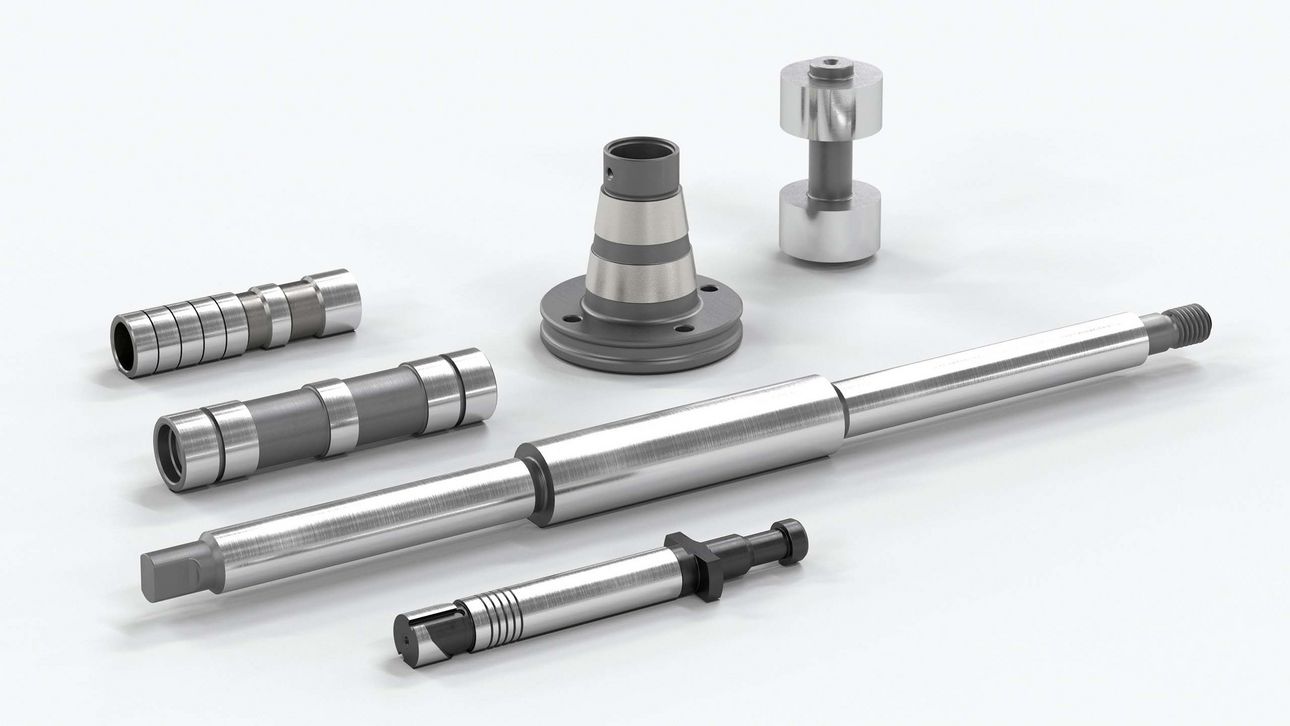

범용 원통 연삭기는 단일 구성품 또는 소규모 연속 생산 공정 중에 가공품을 연삭하도록 설계되어 있습니다. 이는 정밀 소형 부품을 제조하는 모든 산업에 적합합니다. 간단하고 매우 합리적인 가격의 이 기계는 시험 및 검사를 거친 SPS 제어 장치를 갖추고 있습니다. 조작이 쉽고 기계를 매우 신속하게 리셋할 수 있습니다.
이미지
하드웨어 / 소프트웨어
하드웨어:

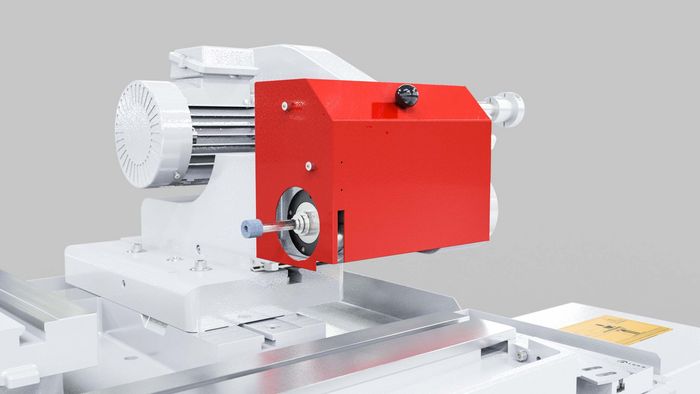

- 연삭 휠 우측, 외경 연삭을 위한 휠 헤드 및 내경 연삭 장치용 인터페이스를 갖춘 교차 슬라이드(옵션)
- 15도 및 30도 수동 회전방식의 휠 헤드

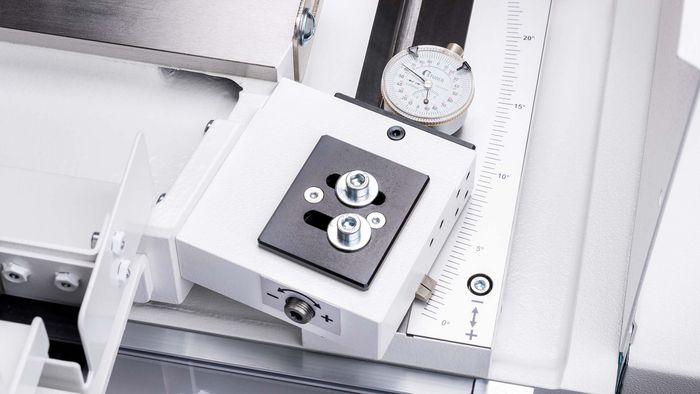

- 테이블 회전 범위:
– 최대 30도, 센터 거리 400mm(15.75")

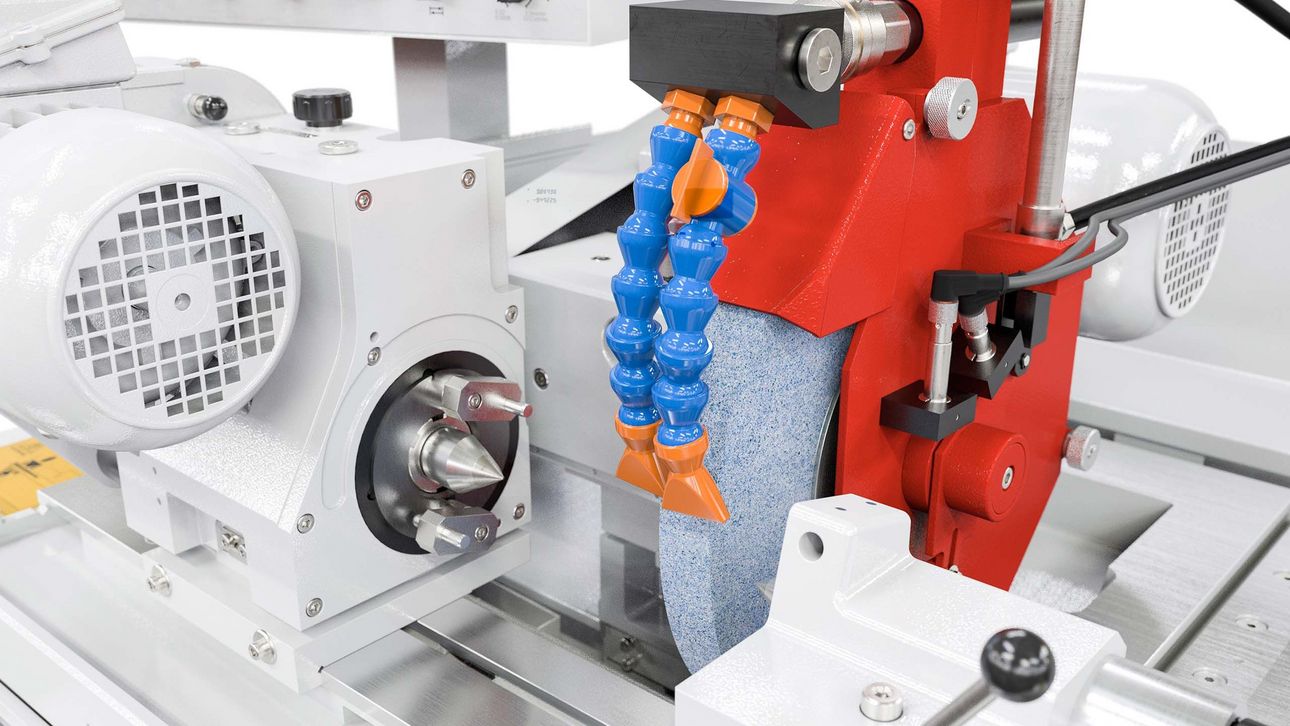

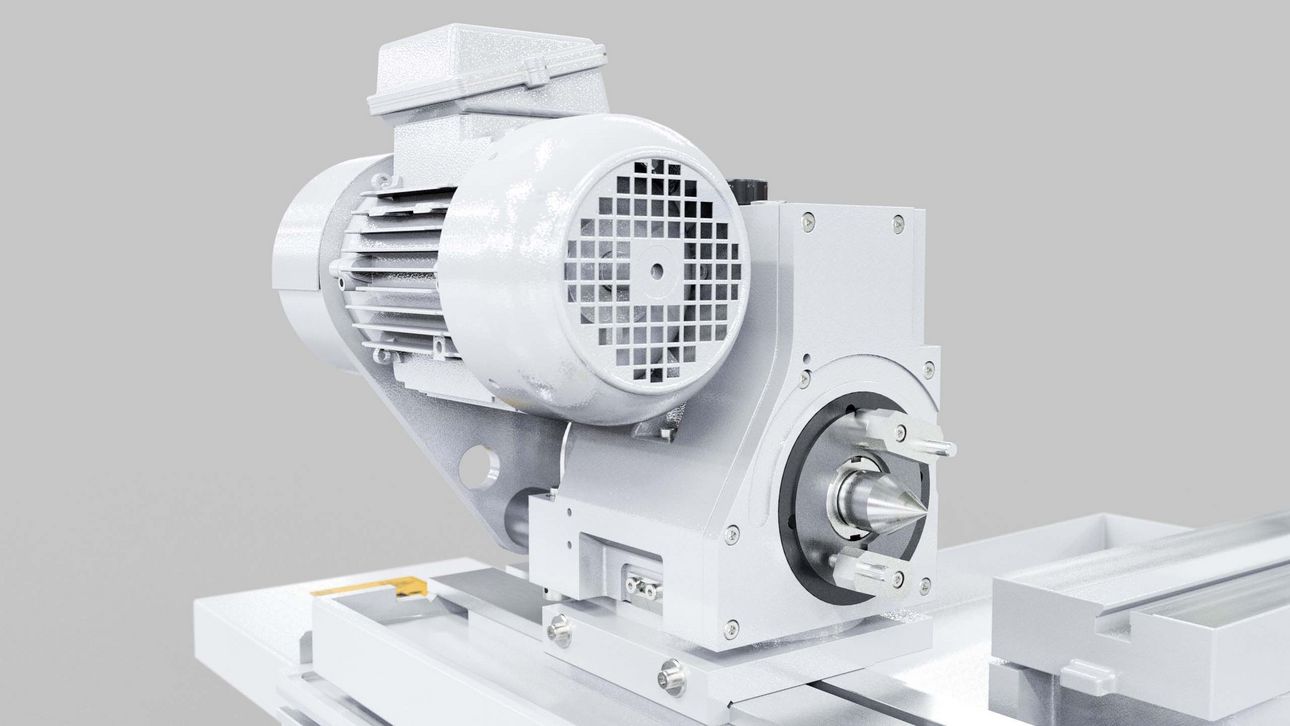

– 센터 거리 650mm(25.6")에서 최대 15도 - 고정된 양 센터 또는 라이브 스핀들 연삭을 위한 유체역학 베어링을 갖춘 워크헤드

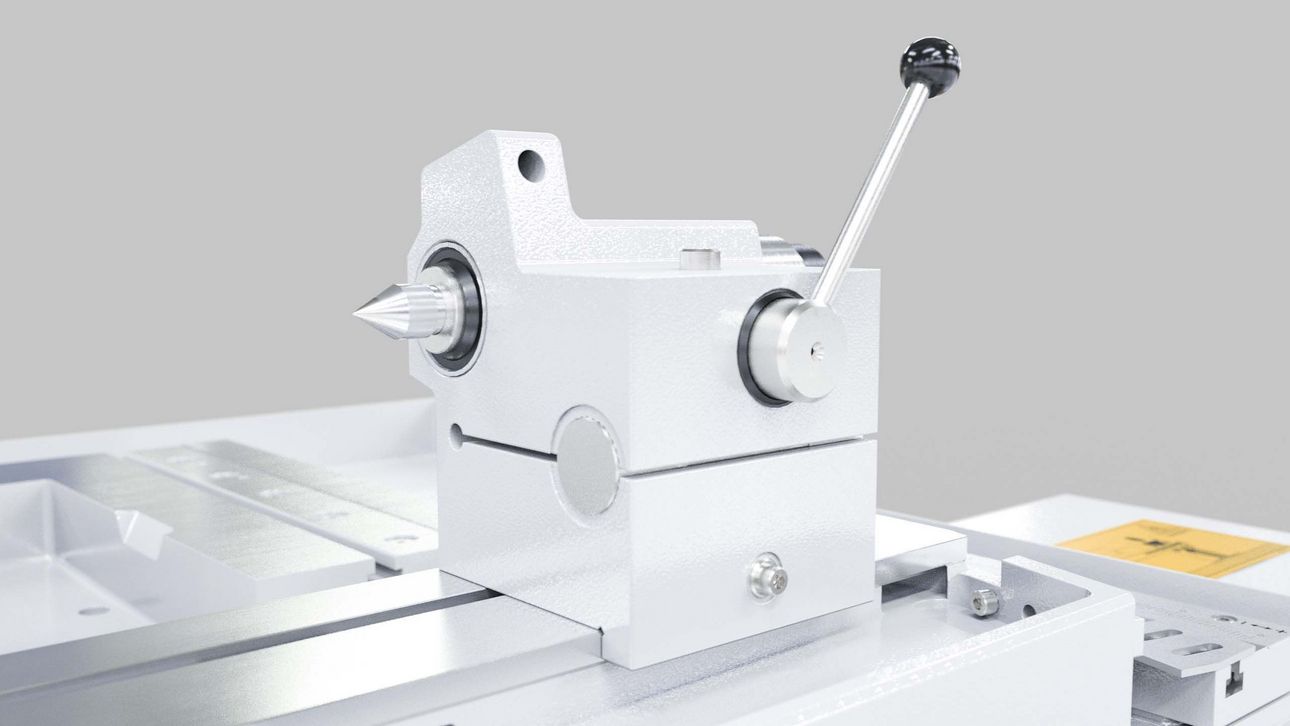

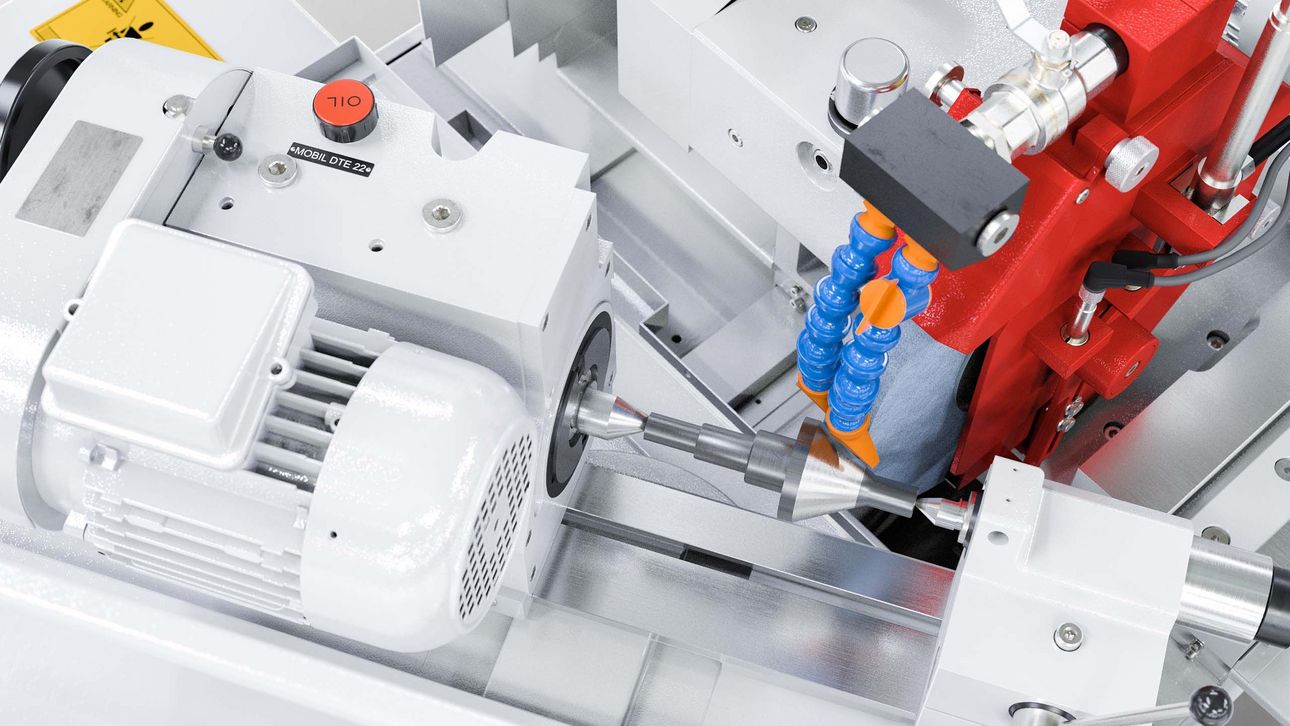

- 센터 압력을 조절할 수 있는 심압대 및 빠르고 쉬운 원통도 보정을 위한 미세 조정기능

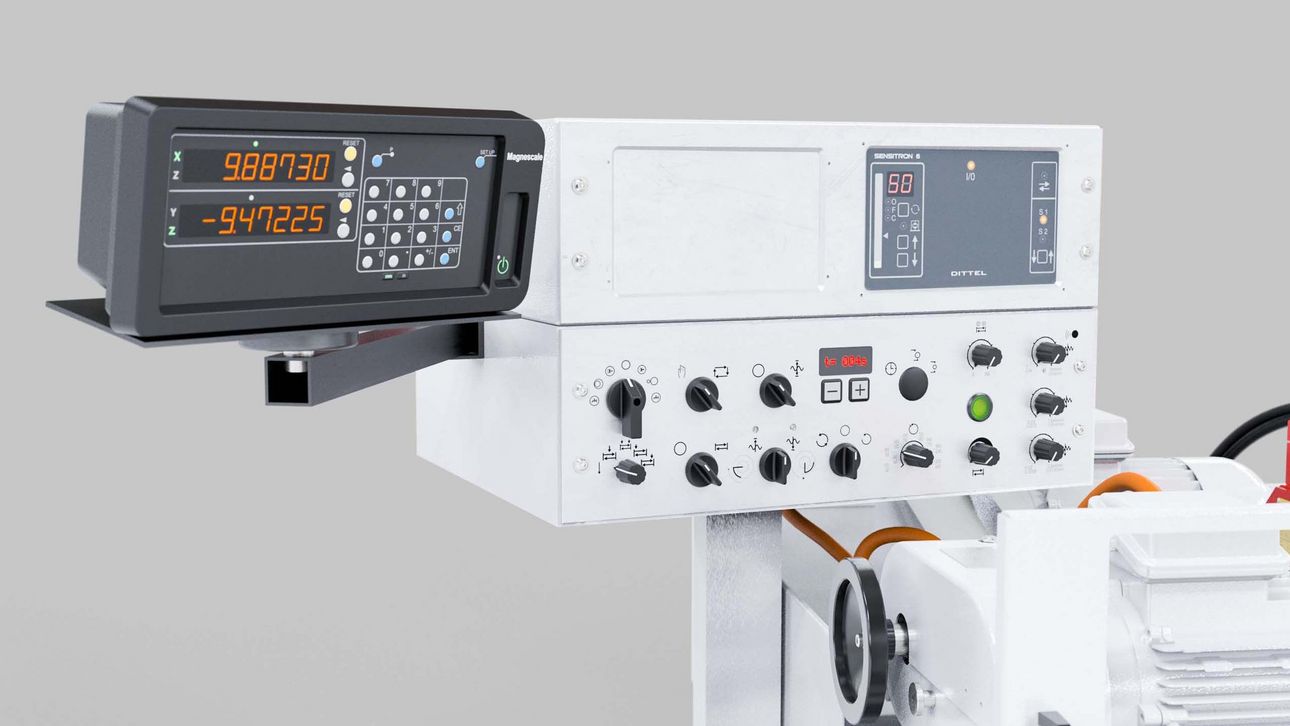

- 기계에 연결된 제어 캐비닛. 공정 내 측정 및 Sensitron 포함하도록 확장 가능
기술 데이터
선형 축
최대 X축 이동 거리
30 mm
최대 X축 이동 속도
2 mm/min
최대 Z축 이동 거리
420 mm
최대 Z축 이동 속도
3'500 mm/min
스핀들 드라이브
최대 스핀들 용량
3 kW
최대 회전수
1'640 /min
최대 연삭 숫돌 직경
350 mm
최대 연삭 숫돌 너비
50 mm
회전축
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
400 mm
워크피스 직경
199 mm
최대 워크피스 무게
20 kg
중심 간격
400 mm
중심 높이
100 mm
선형 축
최대 X축 이동 거리
30 mm
최대 X축 이동 속도
2 mm/min
최대 Z축 이동 거리
650 mm
최대 Z축 이동 속도
3'500 mm/min
스핀들 드라이브
최대 스핀들 용량
3 kW
최대 회전수
1'640 /min
최대 연삭 숫돌 직경
350 mm
최대 연삭 숫돌 너비
50 mm
회전축
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
650 mm
워크피스 직경
199 mm
최대 워크피스 무게
20 kg
중심 간격
650 mm
중심 높이
100 mm
