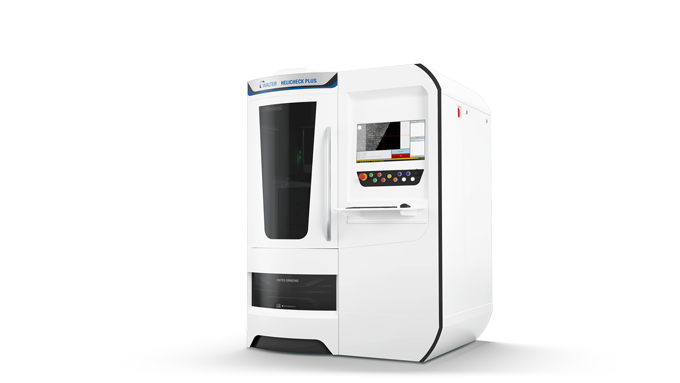

HELICHECK PLUS에 있는 추가 8:1 카메라 덕분에 절삭 공구에서 가장 작은 기하학적 구조를 쉽게 포착하고 측정할 수 있습니다. 최대 0.1mm의 직경의 마이크로 기하학적 구조의 툴을 안전하게 반복적으로 측정할 수 있습니다. HELICHECK PLUS는 지속 가능한 방법으로 생산성과 현대식 공구 생산 품질을 보장하는 올바른 선택입니다.
Features
단단한 화강암 기반
중량감 있는 견고한 화강암 기반은 정밀도 및 정확성의 토대가 됩니다. 이 화강암 기반은 진동을 흡수하며 열변화에 안정적입니다. 이들은 최상의 측정 정확도 및 신뢰할 수 있는 측정 결과를 위한 전제 조건입니다.
ISO 50 스핀들
자동 텐셔닝 장치를 갖춘 고정밀 ISO 50 스핀들은 정밀하고 반복 가능한 측정을 제공합니다.
볼 스크류
고정밀 볼 스크류 및 리니어 가이드는 가장 정밀한 측정 결과의 전제 조건인 우수한 위치 정확도를 보장합니다.
카메라 시스템
HELICHECK PLUS 광학 측정 기기에는 회전축이 없는 고정된 광학 시스템이 장착되어 있습니다. 4개의 카메라 시스템을 LED 으로 보완합니다. 비접촉 측정으로 마모가 없는 측정과 측정 결과의 뛰어난 안정성을 보장합니다.
EUX,MPE 값
당사 측정 기기 HELICHECK PLUS의 EUX,MPE 값은 기본적으로 (1.2+L/300)µm입니다.
레이저 마킹 및 공구 세척
옵션으로 로봇 로더의 공구 세척과 레이저 마킹을 제공합니다. 이를 통해 귀사의 공구 생산 및 최종 검사의 유연성이 증가합니다. 측정 기기가 자동으로 로딩되어 세척 및 레이저 마킹이 작업 영역 밖에서 이루어집니다.
- 모듈식 어댑터 스핀들
신속 교환 어댑터는 추가 설정 시간 없이 빠르고 쉽게 교환할 수 있습니다. 다음과 같은 신속 교환 어댑터를 사용할 수 있습니다. ISO/HSK/Capto/VDI. - 라이트 테이블
이 옵션으로 좌표 측정 기기의 기능을 이행하여, 평면 부품이 측정용 부품 스펙트럼으로 구현됩니다. 자동 중심 설정 및 자동 소프트웨어 기능 선택을 통한 간편한 장착. - 절삭날 라운딩
SKV는 정밀 공구의 마이크로 기하학적 구조를 포함한 완벽한 측정을 위한 논리적 신개발품입니다. 날의 라운딩은 공구 수명과 절삭 성능을 최적화하는 데 중요한 매개변수입니다. - 디지털 프로브
이 옵션은 작업자가 매우 작은 챔퍼 뿐만 아니라 여유각 또는 경사각을 측정하는 데 이용됩니다. 또한 나사 절삭 공구에서 다양한 매개변수로 정밀하게 측정하는 데 반드시 필요합니다. - 로봇 로더
Helicheck PRO/PLUS 측정기는 옵션으로 연삭 기술로 입증된 로봇 셀을 사용하여 최적으로 자동화할 수 있습니다. - 클리닝 스테이션
측정 전 툴을 자동 세척하여 신뢰할 수 있는 측정을 보장합니다.
