높은 생산성을 갖춘
소형 가공품용 기계.
기본 데이터

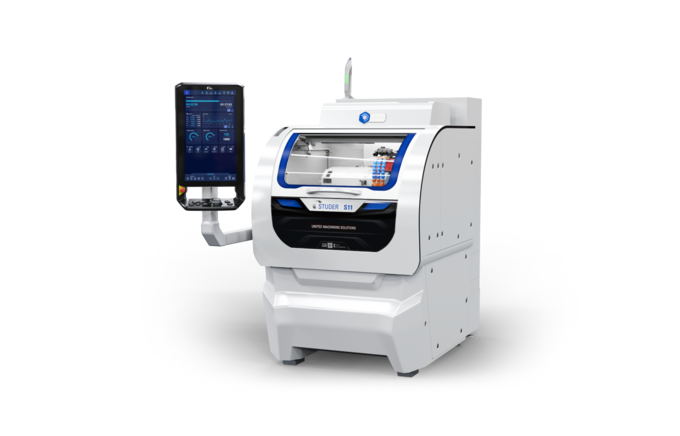

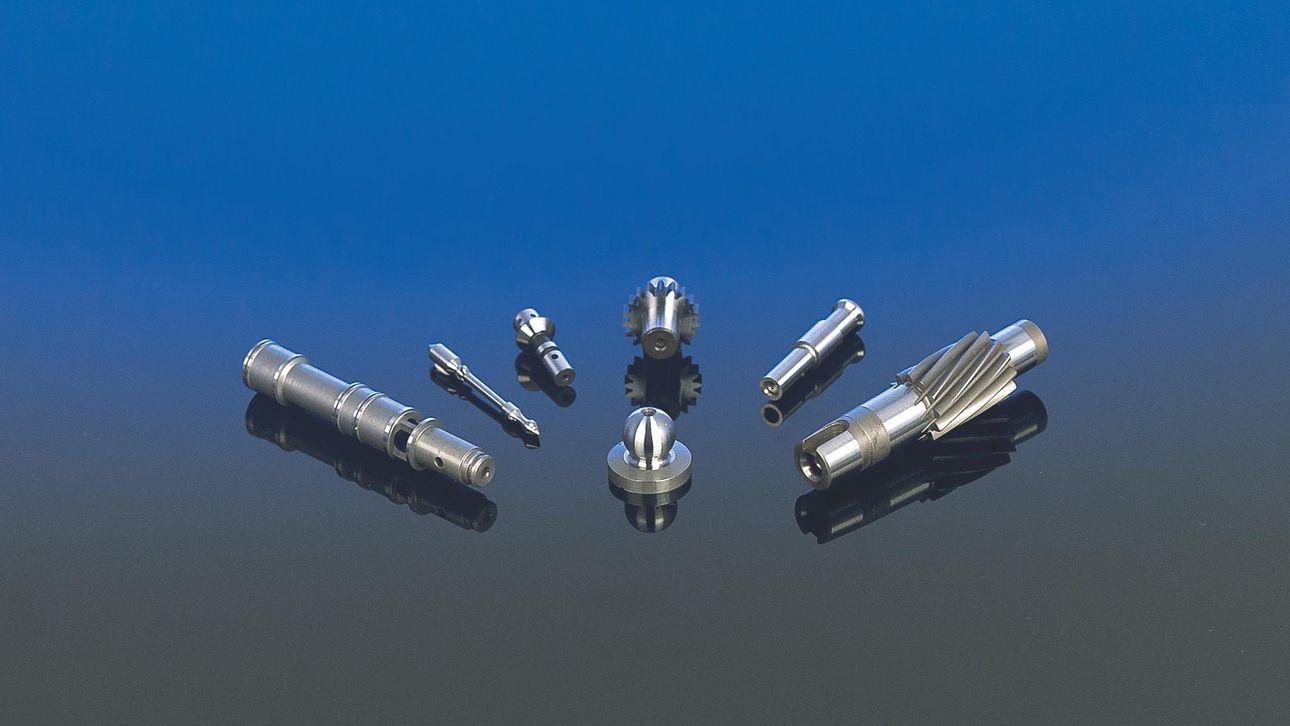

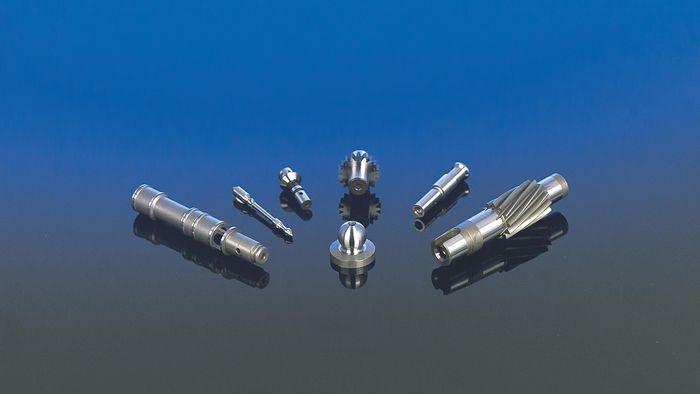

S11은 소형 가공품의 양산을 위한 원통 연삭기입니다. 센터 간 거리는 200mm(7.9"), 센터 높이는 125mm(4.9")입니다. 최대 중량 3kg(6.6lbs)의 가공품을 기계로 가공할 수 있습니다.
양산용 원통 연삭기는 원하는 공정에 설비의 사양을 정밀하게 맞출 수 있습니다. 다이나믹 축 드라이브, 고품질 STUDER 가이드웨이 시스템, 짧은 반응 시간 및 최적화된 트래버스는 S11의 기초를 형성합니다. 고속 연삭 옵션(HSG)은 원주 속도가 최대 140m/s(27,600sfpm)에 달하여 높은 생산성에 기여합니다. 1.8m 2(19.4sqft) 미만의 바닥 공간에 대한 요건을 갖춘 이 제품은 매우 컴팩트하여 모든 작업장에 적합합니다.
이미지
하드웨어 / 소프트웨어
하드웨어:
- 연삭 휠 배치 0° 또는 20°

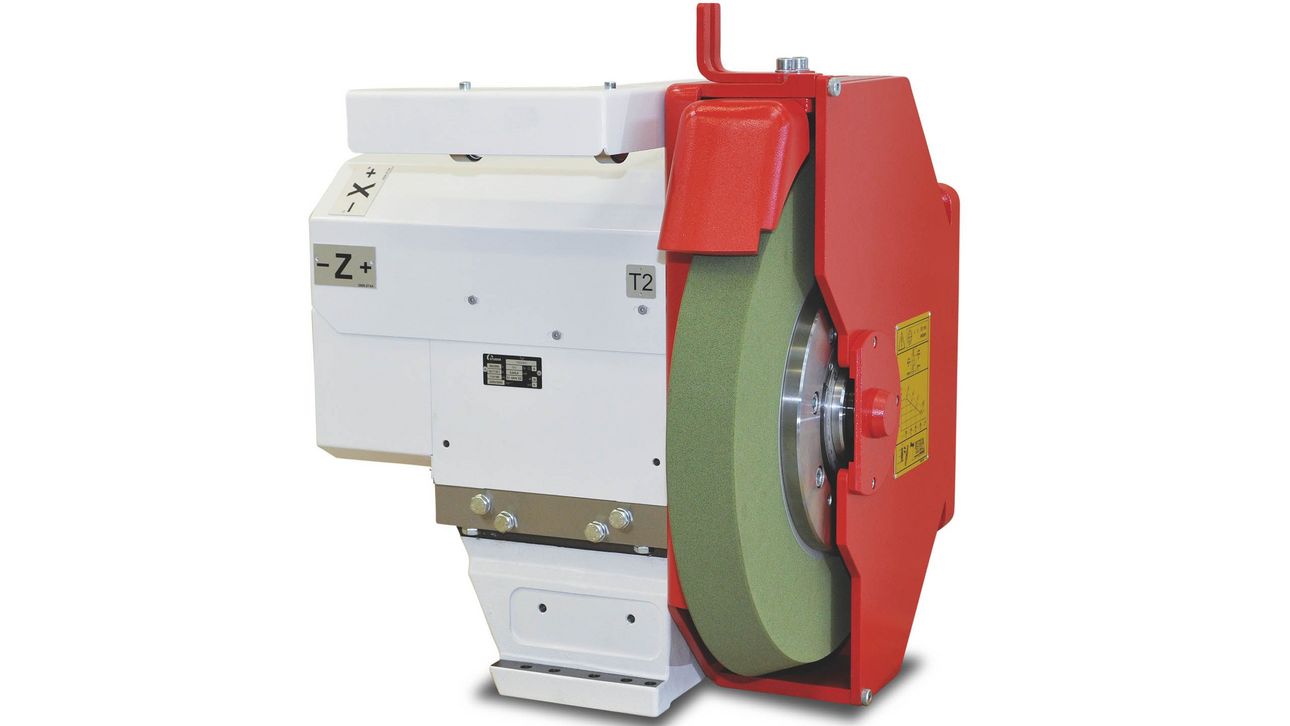

- 연삭 휠 오른쪽 직경 500 x 63 x 203mm(20"x 2.5" x 8")
- 두 가지 인클로저 전체 버전:
- 전면 도어 개폐방식, 수동 로딩 또는 소형 로더 시스템에 이상적
- 탑 로딩용 로딩 해치가 있으며, 특히 여러 기계의 상호 연결에 적합 - 2축 커버(텔레스코픽 및 벨로즈)

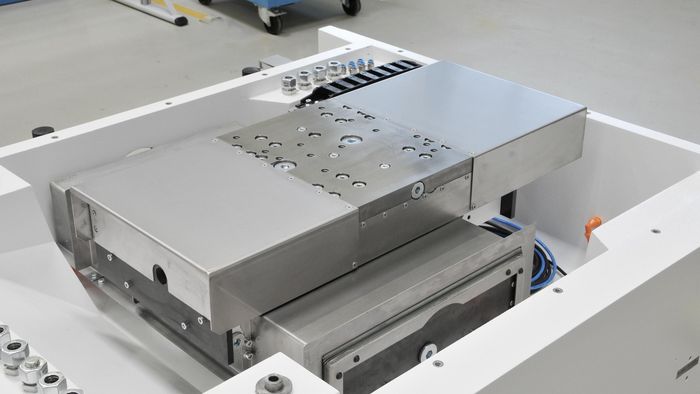

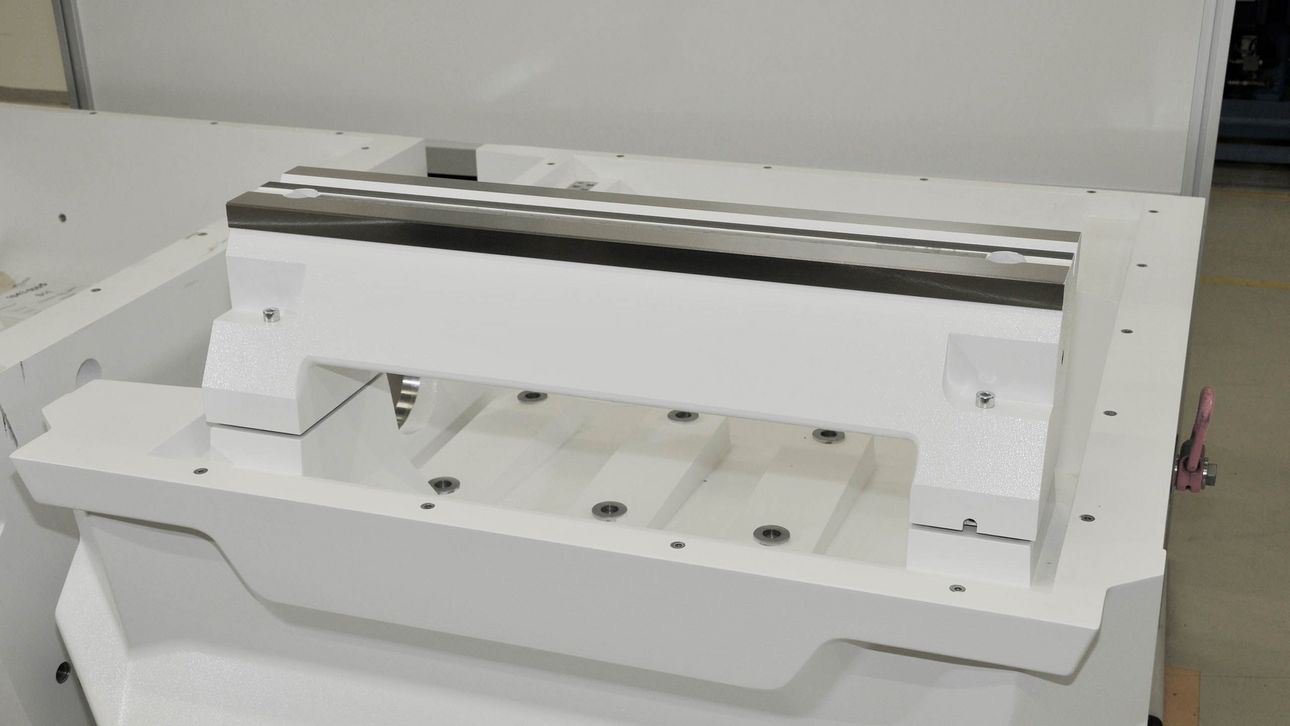

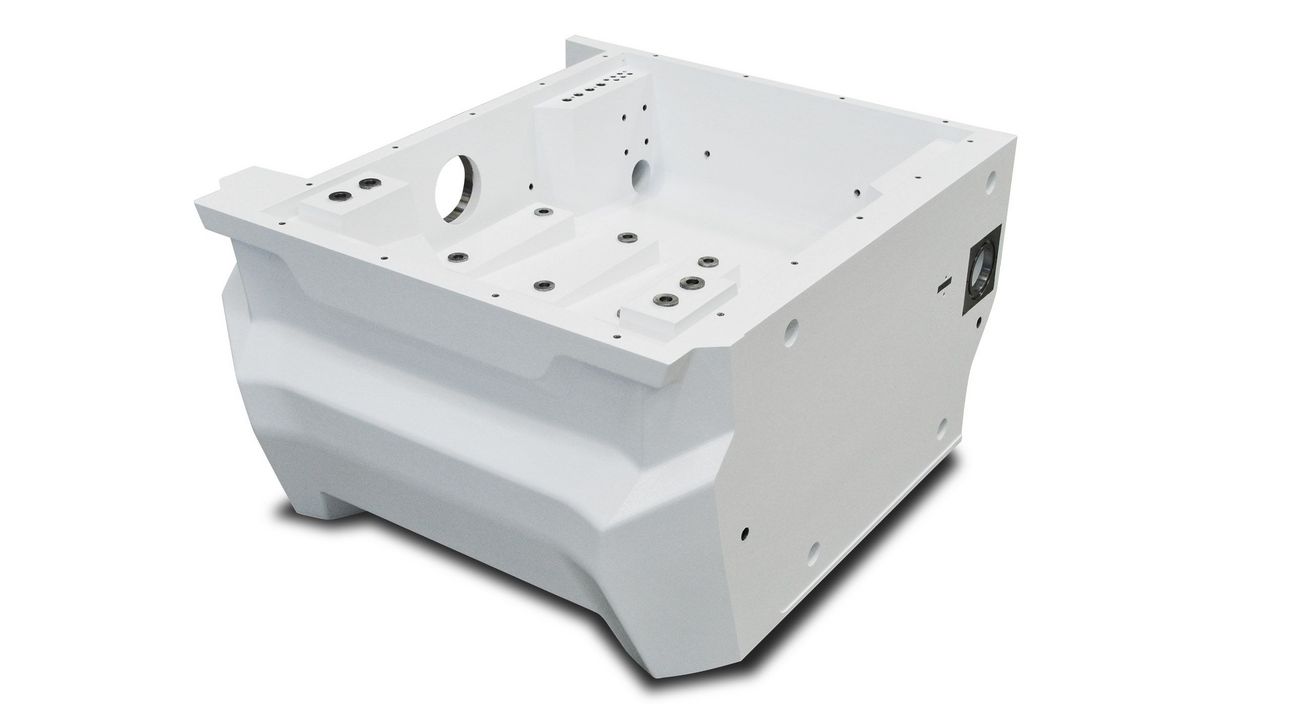

- Granitan® S103 미네랄 캐스팅 기계 베이스
- C.O.R.E. Panel
소프트웨어:
- C.O.R.E. OS 제어 시스템
- 간단하고 명확한 공정 시각화
- 기계 제어장치에 통합된 공정 내 측정 소프트웨어
- PC에서의 연삭 및 드레싱 프로그램 구축을 위한
StuderWIN 프로그래밍 소프트웨어 - 연삭 및 드레싱 프로그램을 기계 조작부 또는 외부 PC에서 직접 생성하기 위한 StuderGRIND 프로그래밍 소프트웨어
기술 데이터
선형 축
최대 X축 이동 거리
210 mm
최대 X축 이동 속도
15'000 mm/min
최대 Z축 이동 거리
210 mm
최대 Z축 이동 속도
15'000 mm/min
스핀들 드라이브
최대 스핀들 용량
5 kW
최대 회전수
3'200 /min
최대 연삭 숫돌 직경
508 mm
최대 연삭 숫돌 너비
63 mm
회전축
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
130 mm
워크피스 직경
249 mm
최대 워크피스 무게
3 kg
중심 간격
200 mm
중심 높이
125 mm
