내경 및 반경
연삭 분야의 전문가.
기본 데이터

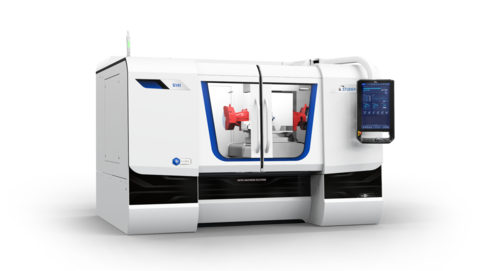

S131은 매우 단단한 재료의 복잡한 가공품을 연삭하는 데 특히 적합한 반경 내경 원통 연삭기입니다 . 최대 스윙 직경은 300mm(11.7")이며 최대 가공품 중량은 100kg(220lbs) 입니다.
이 기계는 특히 텅스텐 카바이드 및 세라믹이 주로 사용되는 패키징 산업의 인발용 다이를 제조하는 데 이상적입니다. 이 기계는 혁신적인 StuderGuide® 가이드웨이 시스템, 리니어 모터가 장착된 고정밀 축 드라이브, 직접 구동방식을 갖춘 완전 자동식 B축과 같은 여러 가지 정교한 기술 기능을 가지고 있습니다.
이미지
하드웨어 / 소프트웨어
하드웨어:
- 리니어 드라이브가 장착된 StuderGuide® 가이드웨이 시스템 -60° ~ +91° 까지 회전하는 직접 구동 방식의 완전 자동식 B축
- 최대 4개의 연삭 스핀들이 있는 스핀들 터렛
- 형상 및 나사산 연삭을 위한 워크헤드용 C축
- 슬라이딩 도어 두 개가 있는 전체 인클로저
- Granitan® S103 미네랄 캐스팅 기계 베이스
- C.O.R.E. 패널
소프트웨어:
- C.O.R.E. 조작 시스템
- HMI StuderSIM으로 간소화된 사용 및 프로그래밍
- 기계 제어부 또는 외부 PC에서 연삭 및 드레싱 프로그램의 생성 및 시뮬레이션을 위한 StuderSIM 프로그래밍 및 시뮬레이션 소프트웨어
- 로더 및 주변 장치용 표준 인터페이스
기술 데이터
선형 축
최대 X축 이동 거리
350 mm
최대 X축 이동 속도
20'000 mm/min
최대 Z축 이동 거리
400 mm
최대 Z축 이동 속도
20'000 mm/min
스핀들 드라이브
최대 스핀들 용량
15 kW
최대 회전수
120'000 /min
최대 연삭 숫돌 직경
250 mm
최대 연삭 숫돌 너비
25 mm
회전축
B축 회전 범위
330 °
C축 회전 범위
∞ °
워크피스 데이터
워크피스 길이
300 mm
워크피스 직경
300 mm
최대 워크피스 무게
100 kg
중심 높이
150 mm
