개별 요건에 적합한 합리적인 가격.

S33

기본 데이터

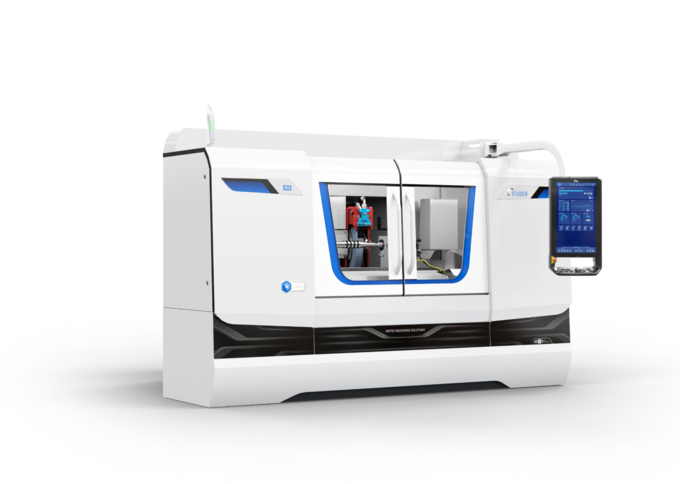

S33은 중간 크기 가공품의 개별 및 배치 생산을 위한 CNC 범용 원통 연삭기입니다. 센터 간 거리는 400mm(15.7")/650mm(25.6")/1000mm(40")/1,600mm(63"), 센터 높이는 175mm(6.8")입니다. 최대 중량 150kg(330lbs)의 가공품을 기계로 가공할 수 있습니다.

이 기계에서는 센터에서 라이브 스핀들 연삭으로 전환하는 것이 특히 쉽습니다. 2개의 모터 스핀들이 있는 새로운 휠 헤드는 단일 클램핑에서도 훨씬 더 복잡한 가공품 형상을 연삭할 수 있습니다. 이를 이루는 토대는 Solid Granitan® S103으로 제작된 기계 베이스입니다.

이미지

하드웨어 / 소프트웨어

하드웨어:

옵션 휠 헤드:
- 최대 2개의 외경 연삭 스핀들과 1개의 내경 연삭 스핀들이 있는 터렛 휠 헤드 1° Hirth 세레이션이 포함된 자동 선회방식.
- 연삭 휠이 우측에 있는 외경연삭 휠 헤드, 0°/ 15°/ 30°
터렛 휠 헤드의 외경 및 내경 연삭을 위한 주파수 변환기 포함 모터 스핀들
나사산 및 형상 연삭을 위한 워크헤드의 C축
드레싱 장치용으로 작업대에 통합된 추가 T슬롯
C.O.R.E. Panel
슬라이딩 도어 두 개가 있는 전체 설비 커버
Granitan® S103 미네랄 캐스팅 기계 베이스

소프트웨어:

C.O.R.E. 조작 시스템
StuderPictograming을 통한 매우 간단한 프로그래밍
STUDER Quick-Set 으로 설정 및 재설정 시간 단축
로더 및 주변 장치용 표준 인터페이스
통합 소프트웨어 모듈로 유연하게 확장 가능
외부 PC에서 연삭 및 드레싱 프로그램을 구성하기 위한 StuderWIN 프로그래밍 소프트웨어(옵션)

기술 데이터

kg / cm

lb / inches

선형 축

최대 X축 이동 거리 370 mm

최대 X축 이동 속도 15'000 mm/min

최대 Z축 이동 거리 500 mm

최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW

최대 회전수 3'200 /min

최대 연삭 숫돌 직경 508 mm

최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 400 mm

워크피스 직경 349 mm

최대 워크피스 무게 150 kg

중심 간격 400 mm

중심 높이 175 mm

선형 축

최대 X축 이동 거리 370 mm

최대 X축 이동 속도 15'000 mm/min

최대 Z축 이동 거리 800 mm

최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW

최대 회전수 3'200 /min

최대 연삭 숫돌 직경 508 mm

최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 650 mm

워크피스 직경 349 mm

최대 워크피스 무게 150 kg

중심 간격 650 mm

중심 높이 175 mm

선형 축

최대 X축 이동 거리 370 mm

최대 X축 이동 속도 15'000 mm/min

최대 Z축 이동 거리 1'150 mm

최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW

최대 회전수 3'200 /min

최대 연삭 숫돌 직경 508 mm

최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'000 mm

워크피스 직경 349 mm

최대 워크피스 무게 150 kg

중심 간격 1'000 mm

중심 높이 175 mm

선형 축

최대 X축 이동 거리 370 mm

최대 X축 이동 속도 15'000 mm/min

최대 Z축 이동 거리 1'750 mm

최대 Z축 이동 속도 20'000 mm/min

스핀들 드라이브

최대 스핀들 용량 8 kW

최대 회전수 3'200 /min

최대 연삭 숫돌 직경 508 mm

최대 연삭 숫돌 너비 80 mm

회전축

B축 회전 범위 255 °

C축 회전 범위 ∞ °

워크피스 데이터

워크피스 길이 1'600 mm

워크피스 직경 349 mm

최대 워크피스 무게 150 kg

중심 간격 1'600 mm

중심 높이 175 mm
