새로운 범용 로딩 시스템 insertLoad
이 새 자동화 솔루션 insertLoad는 범용 원통 연삭기 S33 및 S31의 로딩 및 언로딩 작업을 지원하며 공작물을 양 센터뿐만 아니라 척 안으로도 로딩합니다.

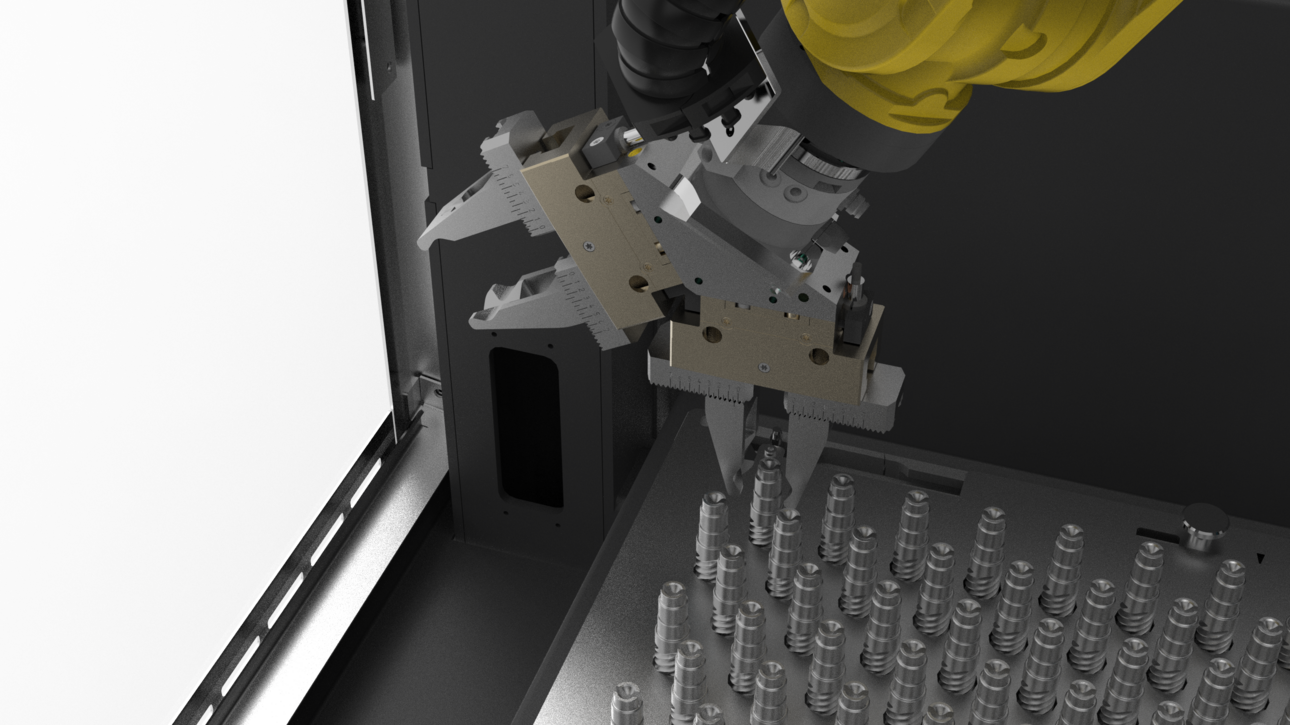

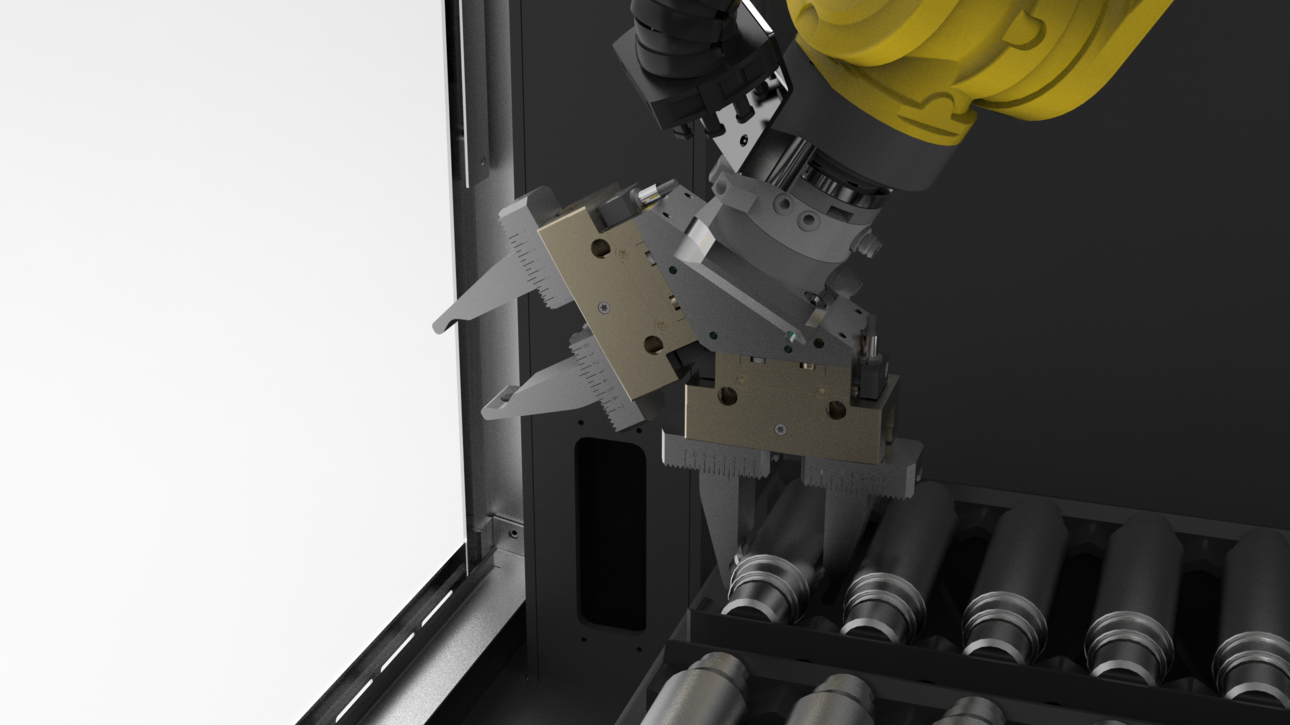

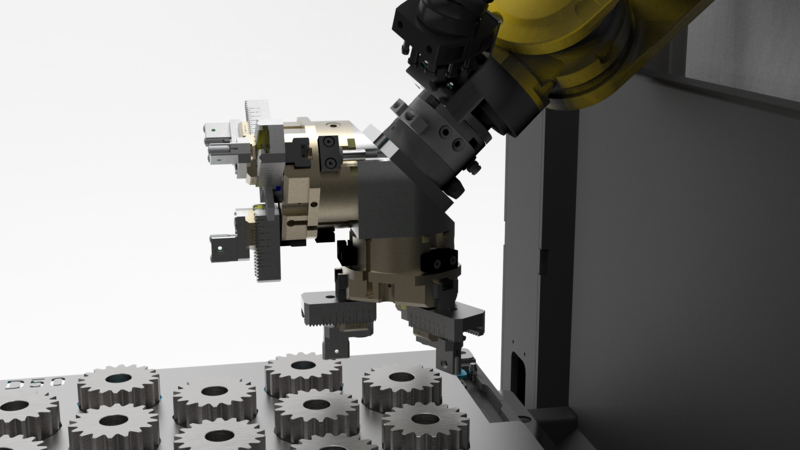

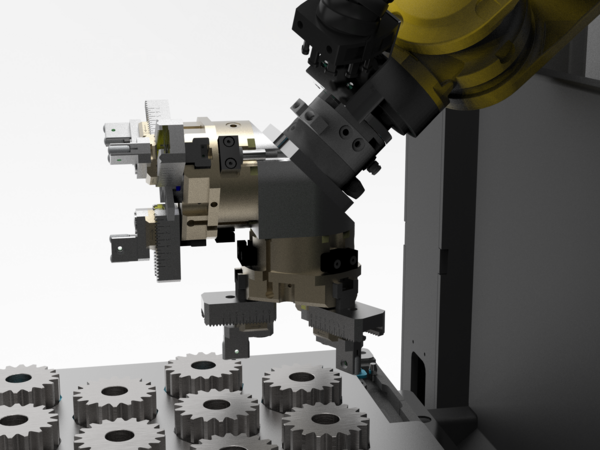

이제까지 고객 맞춤형 솔루션이 필요했던 애플리케이션에 STUDER의 새 로딩 시스템을 S33 및 S31의 로딩 및 언로딩 작업을 책임지는 표준화된 자동화장치로 사용할 수 있습니다. insertLoad는 최대 1,000mm의 센터 거리의 설비까지 사용할 수 있어 표준화된 자동화 시스템의 빈틈을 메워 줍니다. 취급할 수 있는 공작물의 길이는 최대 100mm이고, 공작물 중량은 더블 그리퍼 운전 시 1.5kg, 싱글 그리퍼 운전 시 5kg입니다. 정교한 디자인과 디지털 설정 마법사로 간편하게 조작할 수 있어서 사용자는 프로그래밍 지식이 없어도 직접 센터 및 척 작업에 따른 자동화를구성할 수 있습니다. insertLoad는 공작물이 세워진 상태에서뿐만 아니라 뉘어진 상태에서도 로딩할 수 있습니다.
표준화 및 유연성의 극대화

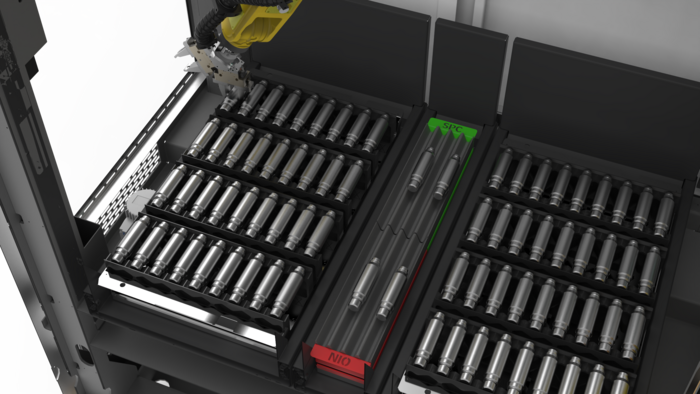

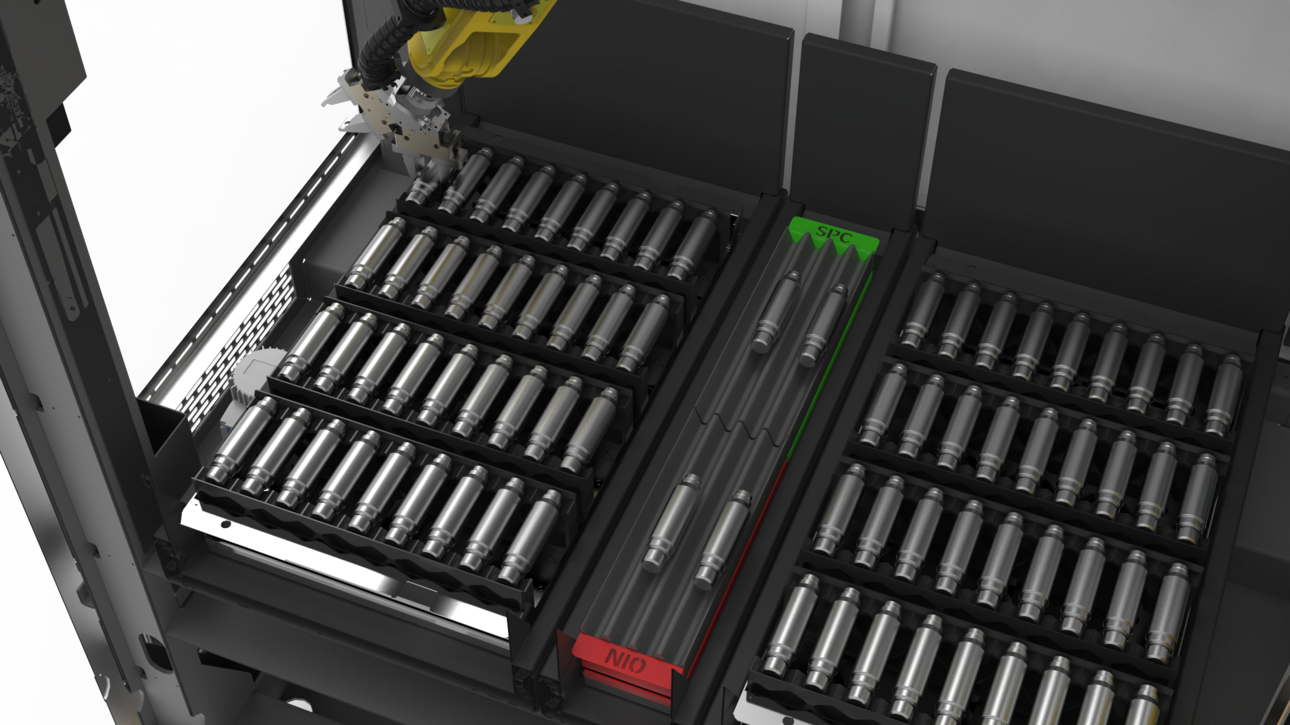

이 신규 STUDER 로더는 표준화된 시스템의 이점에 큰 유연성까지 더했습니다. 그래서 이 로더는 기하구조와 중량, 크기가 매우 다양한 부품을 완벽하게 처리하며, 연삭 작업자는 트레이의 용량과 자율도를 원하고 요구하는 대로 조정할 수 있습니다. 로딩 및 언로딩 작업 자체는 장비의 로더와 작업 공간 사이의 선형축 위를 독립적으로 움직이는 Fanuc 로봇이 맡습니다. 작업자의 개입이 없는 자동 운전 시간은 대개 30분에서 60분 정도입니다.
STUDER는 특히 안전 기능 개발을 매우 중시합니다. 이런 이유로 절삭유를 이용한 가공 공정 시 불꽃으로 인한 화재를 방지하기 위해 insertLoad의 로딩 공간이 장비의 작업 공간과 분리되었습니다. 또한 소프트웨어와 안전 스위치는 폭연 발생 시 연삭 작업자를 위험으로부터 보호합니다.
다른 장비 지원도 계획중
insertLoad는 2023년 9월 18~23일에 하노버에서 개최되는 세계 최대 공작기계 박람회 EMO에 처음으로 전문가들에게 선보입니다 . 이 로더는 우선 CNC 범용 원통 연삭기 S33 및 S31용으로만 제공되지만, 다른 모델도 지원할 수 있도록 계획하고 있습니다. S33 및 S31은 소형에서 대형 공작물에 이르기까지 개별 생산과 소량 및 대량 생산에 이상적인 연삭 솔루션입니다. 두 장비는 400~1,600mm의 센터 거리와 175mm의 센터 높이로 제공됩니다.
