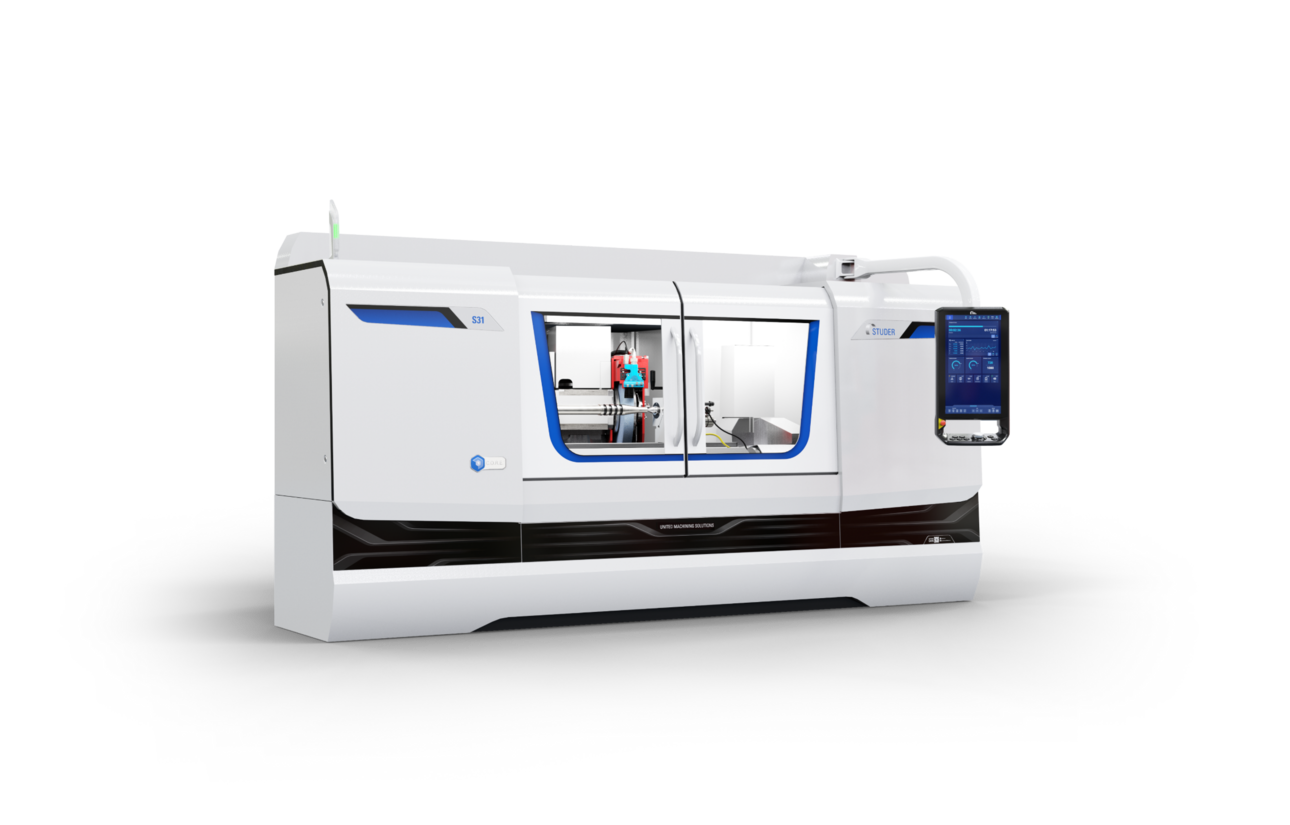

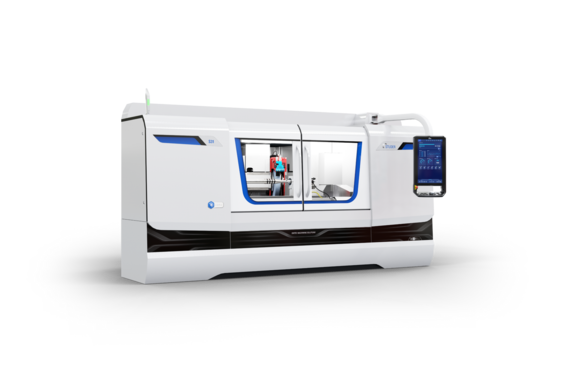

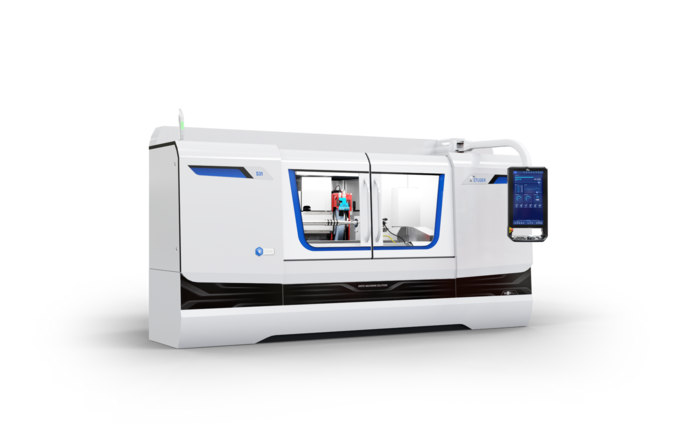

새로운 S31 – 대규모 작업을 위한 다용도 기계
새로운 S31은 복잡한 다목적 연삭을 정밀하고 안정적으로 처리합니다. 단일 배치, 소형 또는 대형 시리즈에서 소형 및 대형 가공품을 생산할 수 있으며, 센터 거리는 400mm(15.7")/650mm(25.6")/1000mm(40")/1600mm(63"), 센터 높이는 175 mm(6.9") 입니다. 0.00005°의 고해상도 B축을 갖춘 회전 휠헤드는 하나의 셋업으로 효율적인 외경, 내경 및 단면 연삭을 가능하게 합니다.
범용 원통형 연삭기의 기본 토대는 Solid Granitan® S103으로 제작된 머신 베드입니다. 우수한 열역학 덕분에 높은 수준의 치수 안정성을 제공하며, 단기 온도 변화는 미네랄 캐스팅에 의해 크게 보완됩니다. STUDER는 기계 베이스 형상을 재설계하고 혁신적인 기계 베이스 온도 제어를 통해 보완했습니다. 이를 통해 빠르고 안정적인 생산이 보장됩니다. 테이블 슬라이드의 이중 T 슬롯에 드레싱 장치를 장착하면 기계의 설치 또는 변경에 필요한 시간이 크게 단축됩니다. 또 하나의 하이라이트가 있습니다. S31의 StuderGuide® 가이드웨이에는 이동 방향으로의 감쇠 구성품을 장착하여 안정성을 확고히 합니다.
다양한 휠 헤드 구성.
S31은 STUDER T 슬라이드 개념을 기반으로 합니다. 이제는 370mm(14.5")의 확장된 X축 스트로크를 통해 휠 헤드를 다양하게 변형할 수 있습니다. 고객의 요구에 맞은 정확한 구성. 무단 제어되는 B축의 터렛 휠 헤드 또는 1° Hirth 커플링식 B축 중에서 선택할 수 있습니다. 터렛 휠 헤드는 다양한 연삭 휠을 장착할 수 있습니다. 연삭 휠 설정 소프트웨어, STUDER Quick-Set으로 작업 전환 시간이 최대 90% 단축됩니다. 새로운 S31을 사용하면, 시간이 오래 걸리는 중간 휠 드레싱을 하지 않고도 하나의 연삭 휠로 다양한 직경과 모든 테이퍼를 연삭할 수 있습니다. 이는 위치 정확도 1arcsec 미만의 B축에서 직접 구동을 통해 이루어집니다.
신뢰할 수 있는 소프트웨어
백년 이상의 연삭 경험이 StuderWIN에 통합되어 안전한 프로그래밍과 효율적인 사용이 가능합니다. STUDER Technology 소프트웨어는 단 몇 초 내에 정밀한 연삭 파라미터를 자동으로 계산하기 위해 몇 가지 변수만 있으면 됩니다. 이는 처음부터 우수한 품질과 안정적인 공정을 의미합니다. StuderForm, StuderThread 또는 StuderContourBasic과 같은 옵션 통합 모듈로 기계의 기능을 확장할 수 있습니다.
S31에는 Fanuc 0i-TF가 장착되어 있으며, 옵션으로 고속 기계 가공(HSM)용 Fanuc 31i-B과 함께 사용할 수 있습니다. 수동 제어장치 PCU는 기계를 연삭 공정에 근접하게 셋업할 수 있게 해줍니다. 전자 접촉 감지를 통해 가동 중지 시간을 최소화할 수 있습니다. 표준화된 로더 인터페이스를 통해 S31을 자동화할 수도 있습니다.
장점 한 눈에 보기
- 센터 간 거리 400mm(15.7")/650mm(25.6")/1000mm(40")/1600mm(63").
- 센터 높이 175mm(6.9")
- 최대 가공품 중량 150kg(330lbs)
- 수평 및 수직 슬라이드의 StuderGuide®
- 혁신적인 기계 기초 냉각을 통한 열 안정성(CD 400m 650mm(25.6") ~ 1600mm(63")
- 드레싱 장치용 이중 T 슬롯
- 다양한 휠 헤드 구성
- 고해상도 직접 측정 시스템을 갖춘 직접 구동방식의 B축
- 표준사양으로 제공되는 절삭 속도 일정제어
- StuderTechnology가 적용된 소프트웨어 StuderWIN
- STUDER Quick-Set으로 설정 및 재설정 시간 단축
- 통합 소프트웨어 모듈로 유연하게 확장 가능
- Fanuc 31i-B로 HSM 애플리케이션 사용 가능
- 손쉬운 자동화
