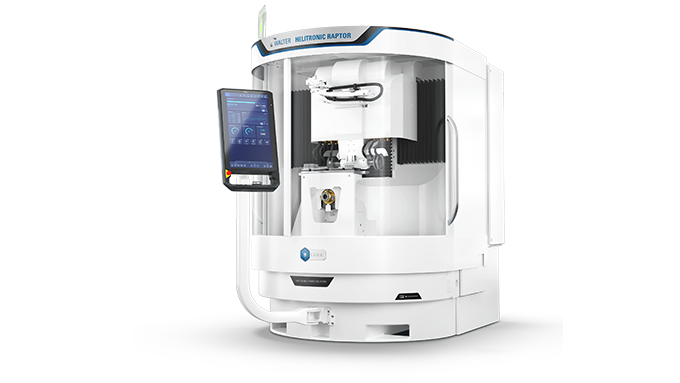

HELITRONIC RAPTOR
La machine polyvalente pour la production et le réaffûtage d'outils

HELITRONIC RAPTOR

Données clés

La machine à affûter les outils HELITRONIC RAPTOR est la machine d'entrée de gamme idéale pour l'affûtage et le réaffûtage efficaces d'outils à symétrie de révolution dans des espaces réduits. La machine à affûter les outils traite des outils d'un diamètre de 3 à 320 mm, d'une longueur d'outil, y compris l'usinage de face, allant jusqu'à 280 mm et d'un poids de pièce allant jusqu'à 50 kg.

Features

Construction en portique

Avec son poids important et sa rigidité extrême, la structure en portique, brevetée WALTER, met en œuvre la puissante dynamique des entraînements numériques dans la précision d’affûtage, tout en réduisant les vibrations.

Vis d’entraînement à billes

La machine à usiner possède trois axes linéaires X, Y, Z avec vis à billes.   La vitesse de déplacement est de 15 m/min.

Moteurs à vis sans fin

La machine a des axes rotatifs A et C avec des entraînements à vis sans fin.

Broche entraînée par courroie

La machine est équipée d'une broche de 11,5 KW entraînée par une courroie avec deux extrémités de broche. La broche peut contenir jusqu'à six meules. Les différents jeux de meules sont attribués à la broche respective avec les données de la meule.

Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 460 mm
Trajet max. de déplacement pour l'axe Y 320 mm
Trajet maxi. de déplacement pour l'axe Z 660 mm

Entraînement de broche

Puissance maximale de la broche 11,5 kW
Vitesse de rotation maxi. 10.500 /min
Diamètre de la meule max. 200 mm

Axes de rotation

Plage de pivotement pour l'axe C ± 200 °

Données de la pièce

Diamètre de la pièce 3 - 320 mm
Poids max. de la pièce à usiner 50 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 18.11 inch
Trajet max. de déplacement pour l'axe Y 12.59 inch
Trajet maxi. de déplacement pour l'axe Z 25.98 inch

Entraînement de broche

Puissance maximale de la broche 15.42 hp
Vitesse de rotation maxi. 10,500 rpm
Diamètre de la meule max. 7.87 inch

Axes de rotation

Plage de pivotement pour l'axe C ± 200 deg

Données de la pièce

Diamètre de la pièce 0.12 - 12.59 inch
Poids max. de la pièce à usiner 110 lbs
